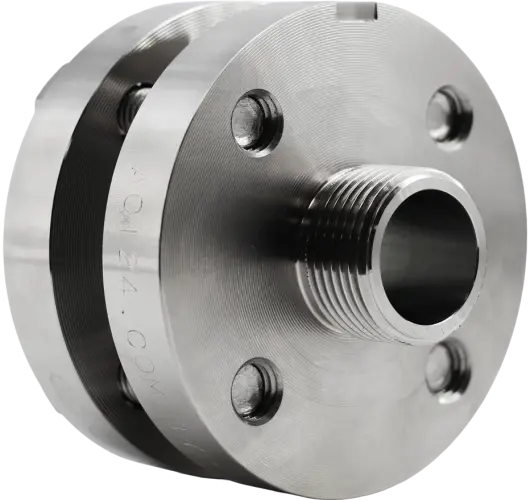

Okrągły Wizjer mocowany Typ 392 PN 16/160
z gwintem zewnętrznym do wkręcenia
Wizjer zbiornika PN 16 | PN 40 | PN 63 | PN 100 | PN 160
- ½“
- 1 ½“
- 1“
- 2“
- 16
- 40
- 63
- 100
- 160
- 80°C
- 130°C
- 150°C
- 175°C
- 180°C
- 200°C
- 280°C
- 300°C
- 320°C
- 400°C
- Wycieraczka SGW z piórem wycieraczki z PTFE lub z silikonu
- Powłoka FEP lub Powłoka Halar®
- Dysk ochronny z miki
- Konstrukcje specjalne
Szybki przegląd
½" - 2"
Przekrój –
rysunek
| PN | G | Da [mm] | Di [mm] | L [mm] | WAGA [kg] |
|---|---|---|---|---|---|
| 16 | ½“ | 70 | 15 | 20 | 0,7 |
| 1“ | 95 | 25 | 20 | 1,4 | |
| 1½“ | 110 | 40 | 20 | 2,1 | |
| 2“ | 110 | 40 | 20 | 2,1 | |
| 40 | ½“ | 70 | 15 | 20 | 0,7 |
| 1“ | jak PN 63 | ||||
| 1½“ | 110 | 40 | 20 | 2,1 | |
| 2“ | 110 | 40 | 20 | 2,1 | |
| 63 | ½“ | 95 | 15 | 20 | 1,3 |
| 1“ | 95 | 25 | 20 | 1,5 | |
| 1½“ | jak PN 100 | ||||
| 2“ | jak PN 100 | ||||
| 100 | ½“ | 70 | 15 | 20 | 0,7 |
| 1“ | 95 | 25 | 20 | 1,5 | |
| 1½“ | 110 | 40 | 20 | 2,2 | |
| 2“ | 110 | 40 | 20 | 2,2 | |
| 160 | ½“ | 70 | 15 | 20 | 0,7 |
| 1“ | 95 | 25 | 20 | 1,7 | |
| 1½“ | 110 | 40 | 20 | 2,6 | |
| 2“ | 110 | 40 | 20 | 2,6 | |
| Inne rozmiary i poziomy ciśnienia na życzenie | |||||
| Montaż za pomocą klucza hakowego zgodnie z DIN 11851 | |||||
Informacje o produkcie
Wizjer przykręcany Typ 392 jest na stronie przyłącza wyposażony w gwint zewnętrzny.
Nasze wizjery do zbiorników Typ 392 są wykonane z wysokiej jakości stali nierdzewnej 1.4571 (316Ti), którą nasi klienci cenią od lat. Jako materiał szklany stosuje się sprawdzone w przemyśle Szkło borokrzemianowe zgodne z DIN 7080 (lub według życzenia klienta).
Uszczelnienie armatury odbywa się za pomocą płaskich uszczelek dopasowanych do Państwa potrzeb, pochodzących z obszernej gamy materiałów. Oferuje ona oprócz powszechnych uszczelek z materiałów włóknistych także bardziej zaawansowane materiały, takie jak PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 oraz wiele innych markowych uszczelek.
Jeżeli maksymalna temperatura pracy Szkło borokrzemianowe DIN 7080 nie spełnia Państwa wymagań, lub warunki procesu same w sobie stanowią problem nawet dla wysoce odpornego Szkło borokrzemianowe, specjalnie dopasowana do armatury płyta ochronna z miki zapewnia dodatkową ochronę przed temperaturą i parą. Przed agresywnymi chemikaliami lub ługami Szkło borokrzemianowe dodatkowo chronią powłoki FEP lub Powłoka Halar®.
Podobnie jak inne nasze armatury wziernikowe, Typ 392 może być na życzenie wyposażony w Wycieraczka wziernika Typ SGW.
- Śruby
- Kołnierz pokrywy
- Podkładka szklana
- Wizjer
- Uszczelka
- Kołnierz podstawy z przyłączem gwintowym
