Szybki przegląd
DN 25 - 150
Przekrój –
rysunek
| DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
|---|---|---|---|---|---|---|---|---|
| D [mm] | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 285 |
| d [mm] | 32 | 40 | 50 | 63 | 75 | 90 | 110 | 160 |
| L [mm] | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 480 |
| L1 [mm] | 46 | 58 | 70 | 92 | 116 | 126 | 160 | 240 |
| LK [mm] | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 240 |
| n x d2 [mm] | 4 x ø 14 | 4 x ø 18 | 4 x ø 18 | 4 x ø 18 | 4 x ø 18 | 8 x ø 18 | 8 x ø 18 | 8 x ø 22 |
Informacje o produkcie

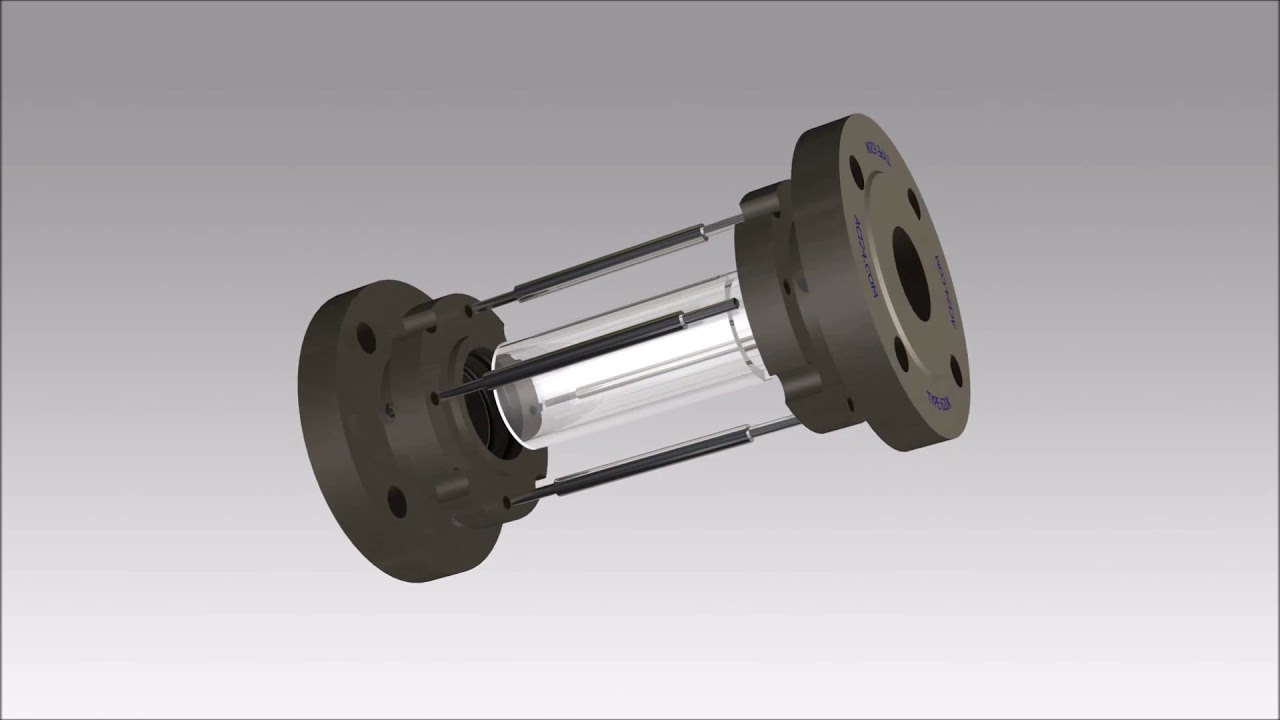

Wizjer rurowy z PP / PVC lub PVDF
Wizjer rurowy z tworzywa sztucznego typu 620K znajduje zastosowanie wszędzie tam, gdzie stal lub stal nierdzewna nie nadaje się do kontaktu z Państwa medium procesowym. Masywne kołnierze z tworzywa sztucznego wykonane z polipropylenu (PP), polichlorku winylu (PVC) lub polifluorku winylidenu (PVDF) obejmują rurę ze szkła borokrzemianowego uszczelnioną O-ringami z NBR lub Viton®. Dzięki takiej konstrukcji wszelki kontakt między Państwa medium procesowym a częściami stalowymi jest całkowicie wyeliminowany.
Wizjer rurowy typu 620K jest dostarczany fabrycznie w stanie w pełni zmontowany i nie wymaga konserwacji podczas eksploatacji. Jeśli jednak elementy armatury zostaną uszkodzone lub zużyte, nasz zespół techników i handlowców jest natychmiast do Państwa dyspozycji, aby szybko zapewnić części zamienne. Dzięki temu przestoje Państwa instalacji są w dużym stopniu ograniczone.
Armatura wziernika typu 620K jest wyposażona w kołnierze przyłączeniowe zgodne z DIN EN 1092-1, jednak na życzenie może zostać dostosowana do dowolnych standardów kołnierzy lub do specjalnych przyłączy.
