Runde Schauglasarmatur Typ 321A Class 150 lbs

zur ANSI/ASME Flanschmontage ähnlich DIN 28121

Google Rezensionen für aci24.com
Lieferzeit auf Anfrage

Ausführung ähnlich DIN 28121 für Betriebsdrücke bis 20 barü

Zertifizierte Qualität
Technische Daten
  • 3“
  • 4“
  • 5“
  • 6“
  • 8“
  • 150 lbs
  • 80°C
  • 130°C
  • 150°C
  • 175°C
  • 180°C
  • 200°C
  • Wischer SGW mit PTFE oder Silikon Wischerblatt
  • LED Leuchte, für Ex- und Nicht-Ex Bereiche
  • Sprühvorrichtung SVII
  • FEP- oder Halar® Beschichtung
  • Glimmerschutzscheibe
  • Sonderkonstruktionen

ähnlich DIN 28121 aber für Flanschanschlüsse nach ANSI / ASME

Schnellübersicht

max. 20 barü
hitzebeständig bis 200 °C
für flüssige Medien
für gasförmige Medien
Nennweiten
2“ - 8“
Sonderanfertigungen möglich
Zubehör verfügbar

Querschnitt-
Zeichnung

Typ 321- Zeichnung
Maße
NPS 2“ 3“ 4“ 5“ 6“ 8“
Di [mm] 65 80 100 125 125 150
H [mm] 41 50 59 66 66 66
Da [mm] Entsprechend ASME B 16,5
L [mm]
K [mm]
Gewicht [kg] 3,8 8 13,5 17,4 23 36,7

Produktinformation

Unsere runden Behälterschaugläser Typ 321A werden auf Flansche nach ASME B16.5 geschraubt, um eine Beobachtung oder Beleuchtung des Behälterinneren zu ermöglichen. ACI Behälterschaugläser vom Typ 321A sind in Anlehnung an DIN 28121 für Betriebsdrücke bis 20 barü konstruiert. Dabei wird zwischen zwei hochwertigen Edelstahl-Flanschen und einer medienseitigen PTFE-umhüllten Wellringdichtung ein Schauglas aus chemisch hochbeständigem Borosilikatglas DIN7080 eingespannt. Da sich diese Dichtung im Kraftnebenschluss befindet, liegen die Flanschteile des Schauglases direkt aufeinander und schützen somit die Glasplatte bestmöglich.

Der Typ 321A wird werksseitig vormontiert ausgeliefert, und kann direkt ohne zusätzlichen Aufwand auf einen Flansch nach ASME B16.5 aufgeschraubt werden. Sollte der unwahrscheinliche Fall eintreten, dass das Glas im Betrieb beschädigt wird, kann die gesamte Armatur mit geringem Aufwand ersetzt werden.

Unsere Behälterschaugläser vom Typ 321A werden aus den hochwertigen Edelstählen 1.4571 (316Ti) oder 1.4404 (316L) hergestellt. Als Glasmaterial wird das in der Industrie bewährte Borosilikatglas nach DIN 7080 verwendet. Die Abdichtung im Kraftnebenschluss kommt einem Setzen der Dichtungen zuvor, so dass ein Nachziehen der Spannschrauben vor Ort nicht mehr erforderlich ist. Die PTFE-umhüllte Dichtung macht das Behälterschauglas Typ 321A geeignet für Lebensmittel, Säuren, Laugen und die meistens aggressiven Chemikalien.

Sollte das Borosilikatglas DIN 7080 einmal nicht Ihren Ansprüchen genügen, oder die Prozessbedingungen selbst für das hochresistente Borosilikatglas ein Problem darstellen, bietet eine eigens für die Armatur angepasste Glimmer-Schutzscheibe zusätzlichen Schutz vor Temperatur und Dampf. Vor aggresiven Chemikalien oder Laugen schützen FEP- oder Halar®-Beschichtungen das Borosilikatglas zusätzlich.

Wie auch andere unserer Schauglasarmaturen kann der Typ 321A auf Wunsch mit Scheibenwischer Typ SGW, Sprühvorrichtungen SVII oder Leuchten ausgestattet werden.

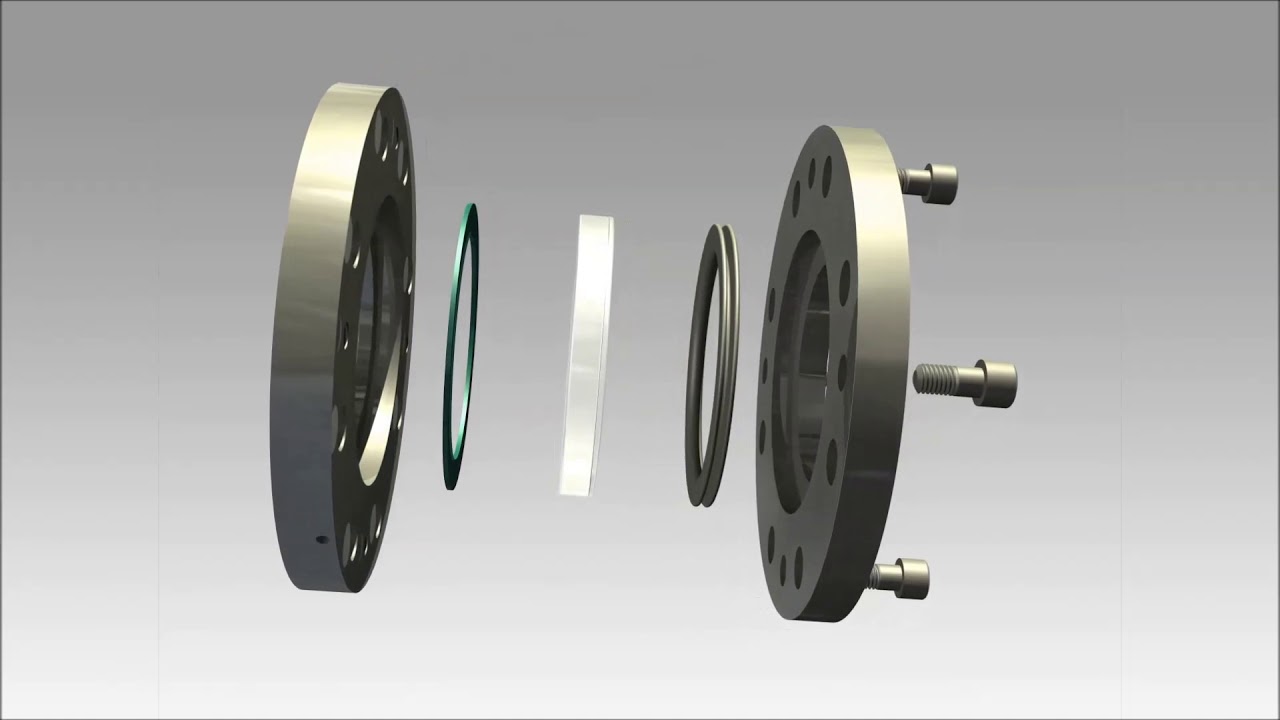

  • Deckflansch
  • Glaspolster
  • Schauglas
  • PTFE ummantelte Wellringdichtung
  • Grundflansch
  • Schrauben
Typ 321 - Aufbau
