Tp 335 - Mehrfach liegend
4 Nebeneinanderliegende Behälterschaugläser Längsförmig und mit runden Enden aus Edelstahl mit Transparentglas für Betriebsdrücke bis 3 bar
Video | Behälterschauglas Typ 338 – ACI Industriearmaturen GmbH

Längs-Schauglasarmatur Typ 338 PN 16

Zum Ein- oder Aufschweißen

Google Rezensionen für aci24.com
Lieferzeit auf Anfrage

Füllstandsanzeiger für Betriebsdrücke bis 16 barü

Zertifizierte Qualität
Technische Daten
  • 270
  • 340
  • 410
  • 480
  • 550
  • 620
  • 16
  • 80°C
  • 130°C
  • 150°C
  • 175°C
  • 180°C
  • 200°C
  • 280°C
  • 300°C
  • 320°C
  • 400°C
  • FEP- oder Halar® Beschichtung
  • Glimmerschutzscheibe
  • Hochtemperaturausführung
  • Nahezu totraumfreie Ausführung
  • Sonderkonstruktionen

Schnellübersicht

max. 16 barü
hitzebeständig bis 280 °C
für flüssige Medien
für gasförmige Medien
Baulängen
270 - 620 mm
Sonderanfertigungen möglich
> 50 Dichtungswerkstoffe
Zubehör verfügbar

Querschnitt-
Zeichnung

Zeichnung eines Längs-Schauglases von vorne und der Seite
Maße
BL [mm]  270 340 410 480 550 620
SL [mm] 200 270 340 410 480 550
Gewicht [kg] 7,2 9,0 10,9 12,7 14,5 16,3

Produktinformation

Das ACI Behälterschauglas Typ 338 zum Ein- oder Aufschweißen eignet sich zur Sichtkontrolle im Behälter für Drücke bis 16 bar. Das Schauglas ermöglicht eine zuverlässige Überwachung des Füllstands bei einer Sichtbreite von 50 mm.

Die Armatur ist mit einer Schauglasplatte aus hochwertigem Borosilikatglas ähnlich DIN 7081 (oder nach Kundenwunsch) ausgestattet. Diese wird sicher zwischen Dichtungen eingefasst und fest verschraubt, um eine dauerhafte Dichtigkeit und hohe Druckbeständigkeit zu gewährleisten.

Standardmäßig wird das Schauglas Typ 338 aus rostfreiem Edelstahl 1.4571 (316Ti) gefertigt – ein Werkstoff, der sich durch hohe Korrosionsbeständigkeit und Langlebigkeit auszeichnet. Auf Anfrage ist die Ausführung auch in vielen weiteren Werkstoffen erhältlich, passend zu spezifischen Anforderungen und Anwendungen.

Die Abdichtung der Armatur geschieht mit auf Ihre Bedürfnisse angepassten Flachdichtungen aus einer umfangreichen Materialpalette. Diese bietet neben den verbreiteten Faserstoffdichtungen auch anspruchsvollere Materialien, wie PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 und viele weitere Markendichtungen.

Sollte die maximale Einsatztemperatur von Borosilikatglas DIN 7081 einmal nicht Ihren Ansprüchen genügen, oder die Prozessbedingungen selbst für das hochresistente Borosilikatglas ein Problem darstellen, bietet eine eigens für die Armatur angepasste Glimmer-Schutzscheibe zusätzlichen Schutz vor Temperatur und Dampf. Vor aggresiven Chemikalien oder Laugen schützen FEP- oder Halar®-Beschichtungen das Borosilikatglas zusätzlich.

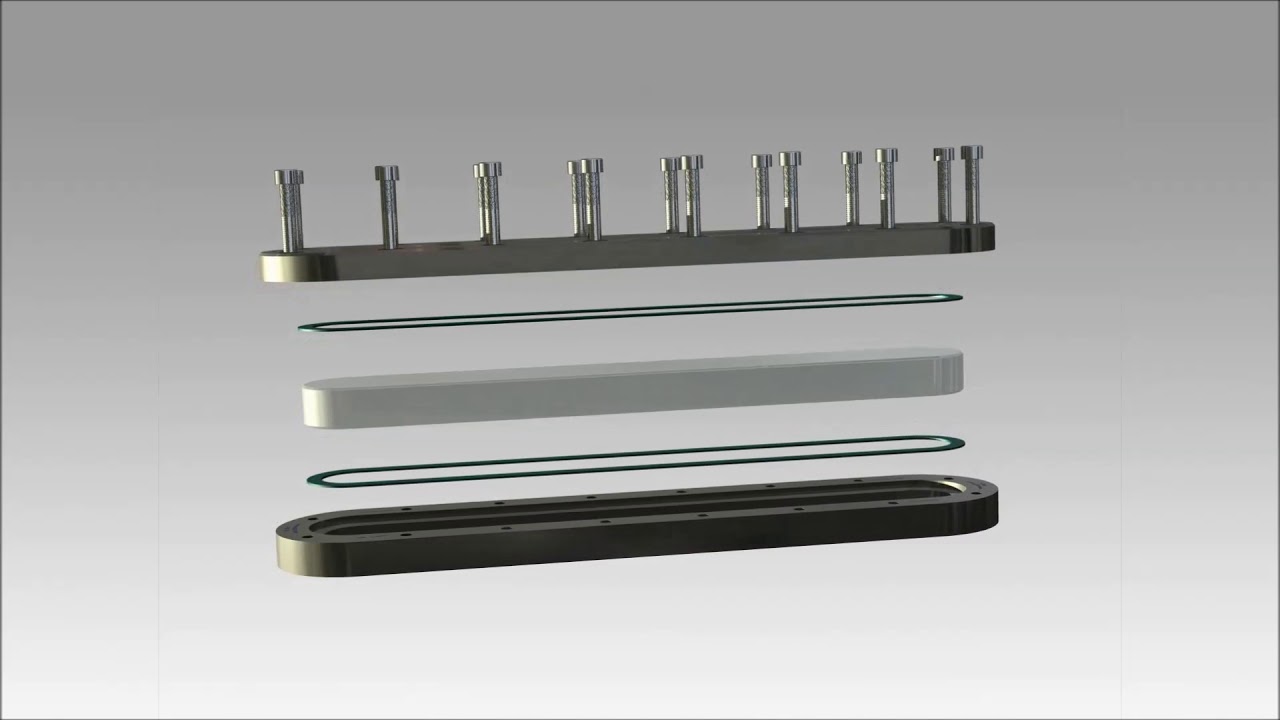

  1. Schrauben
  2. Deckrahmen
  3. Glaspolster
  4. Schauglas
  5. Dichtung
  6. Grundrahmen
3D Grafik einer Typ 338 Längs-Schauglasarmatur in Explosionsdarstellung
