Mannloch Schauglas Typ 325 PN 6/10/16

Flanschmontage nach DIN EN 1092-1

Google Rezensionen für aci24.com
Lieferzeit auf Anfrage

Mannloch Schauglas für Betriebsdrücke bis 16 barü

Zertifizierte Qualität
Technische Daten
  • 300
  • 350
  • 400
  • 450
  • 500
  • 600
  • 700
  • 800
  • 6
  • 10
  • 16
  • 80°C
  • 130°C
  • 150°C
  • 175°C
  • 180°C
  • 200°C
  • 280°C
  • 300°C
  • 320°C
  • 400°C
  • Wischer SGW mit PTFE oder Silikon Wischerblatt
  • LED Leuchte, für Ex- und Nicht-Ex Bereiche
  • FEP- oder Halar® Beschichtung
  • Glimmerschutzscheibe
  • Sonderkonstruktionen

Schnellübersicht

max. 16 barü
hitzebeständig bis 400 °C
für flüssige Medien
für gasförmige Medien
Nennweiten
DN 300 - 800
Sonderanfertigungen möglich
> 50 Dichtungswerkstoffe
Zubehör verfügbar

Querschnitt-
Zeichnung

Mannloch Schauglasarmatur Zeichnung
Maße
DN3 300 350 400 450 500 600 700 800
Di [mm] 175 225 280 280 325 325 325 325
H [mm] PN 6 23 25 28 31 33 37 42 47
PN 10 29 34 38 40 44 49 57 63
PN 16 36 45 50 54 60 68 71 79
Gew. [kg] PN 6 30 40 52 68 92 135 193 279
PN 10 38 58 75 92 128 187 279 394
PN 16 49 80 104 134 189 290 354 497
DA/K Entsprechend DIN EN 1092-1 PN 6/10/16

3) Weitere Größen und andere Di auf Anfrage

Produktinformation

ACI Mannloch Schaugläser des Typs 325 können zum Verschluss von Einstiegs- und Inspektionsöffnungen an Tanks, Silos und Behältern eingesetzt werden. Im Gegensatz zu üblichen Mannlochverschlüssen ist der Typ 325 mit einer Schauglasfassung ähnlich DIN 28120 ausgestattet. Dadurch ist eine sichere Beobachtung der Prozesse im Behälterinnenraum möglich.

Unsere Behälterschaugläser Typ 325 werden aus dem hochwertigen Edelstahl 1.4571 (316Ti) hergestellt. Als Glasmaterial wird das in der Industrie bewährte Borosilikatglas nach DIN 7080 (oder nach Kundenwunsch) verwendet.

Die Abdichtung der Armatur geschieht mit auf Ihre Bedürfnisse angepassten Flachdichtungen aus einer umfangreichen Materialpalette. Diese bietet neben den verbreiteten Faserstoffdichtungen auch anspruchsvollere Materialien, wie PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 und viele weitere Markendichtungen.

Sollte die maximale Einsatztemperatur von Borosilikatglas DIN 7080 einmal nicht Ihren Ansprüchen genügen, oder die Prozessbedingungen selbst für das hochresistente Borosilikatglas ein Problem darstellen, bietet eine eigens für die Armatur angepasste Glimmer-Schutzscheibe zusätzlichen Schutz vor Temperatur und Dampf. Vor aggresiven Chemikalien oder Laugen schützen FEP- oder Halar®-Beschichtungen das Borosilikatglas zusätzlich.

Wie auch andere unserer Schauglasarmaturen kann der Typ 325 auf Wunsch mit Scheibenwischer Typ SGW, Sprühvorrichtungen SVI oder Leuchten ausgestattet werden.

  1. Muttern
  2. Stiftschrauben
  3. Deckflansch
  4. Glaspolster
  5. Schauglas
  6. Dichtung
  7. Grundflansch

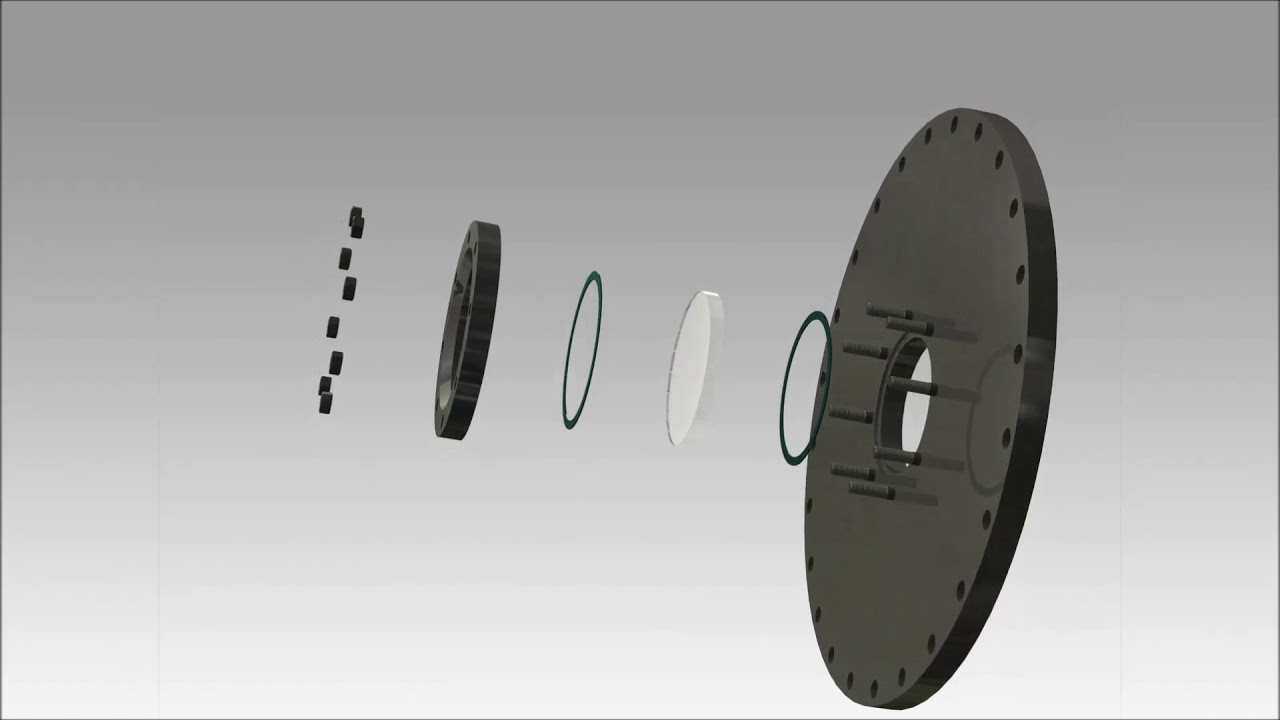

Explosionszeichnung eines Flansches mit Dichtungen und Schrauben.
