Längsschauglas Typ 330
Video | Behälterschauglas Typ 330 – ACI Industriearmaturen GmbH

Längs-Schauglasarmatur Typ 330 PN 16/40

Zum Ein- oder Aufschweißen

Google Rezensionen für aci24.com
Lieferfähig ab Lager

Füllstandsanzeiger für Betriebsdrücke bis 40 barü

Zertifizierte Qualität
Technische Daten
  • 140
  • 170
  • 220
  • 250
  • 300
  • 310
  • 350
  • 370
  • 400
  • 500
  • 600
  • 620
  • 700
  • 740
  • 800
  • 930
  • 1000
  • 16
  • 40
  • 80°C
  • 130°C
  • 150°C
  • 175°C
  • 180°C
  • 200°C
  • 243°C
  • 280°C
  • 300°C
  • 320°C
  • 400°C
  • FEP- oder Halar® Beschichtung
  • Glimmerschutzscheibe
  • Hochtemperaturausführung
  • Nahezu totraumfreie Ausführung
  • Sonderkonstruktionen

Schnellübersicht

max. 40 barü
hitzebeständig bis 400 °C
für flüssige Medien
für gasförmige Medien
Baulängen
140 - 1000 mm
Sonderanfertigungen möglich
>50 Dichtungswerkstoffe
Zubehör verfügbar

Querschnitt-
Zeichnung

Querschnittszeichnungen mit variablen Maßangaben zum Füllstandsanzeiger Typ 330.
Maße
BL [mm] 140 170 220 250 300 310 350 370 400 500 600 620 700 740 800 930 1000
SL [mm] 79 124 174 204 264 264 304 324 354 454 564 564 654 694 754 884 954
Verdeckte Sicht [mm] 0 0 0 0 0 0 0 0 0 1x46 1x36 1x46 1x46 1x46 1x46 2x46 3x46
h1/h2 [mm]
(PN 16)
20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20
Gewicht [kg] (PN 16) 2,8 3,2 4,0 4,6 5,3 5,6 6,3 6,6 7,1 9,1 10,7 11,1 12,5 13,2 14,2 16,7 18,2
h1/h2 [mm]
(PN 40)
25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25
Gewicht [kg] (PN 40) 3,4 4,0 5,0 5,7 6,6 6,9 7,8 8,2 8,8 11,3 13,3 13,8 15,6 16,4 17,7 20,8 22,6

Produktinformation

Das ACI Behälterschauglas vom Typ 330 dient zur zuverlässigen Beobachtung des Flüssigkeitsstandes in geschlossenen Behältern wie Kesseln, Tanks oder Silos. Es handelt sich um ein rechteckiges Längsschauglas, das wahlweise in die Behälterwand eingeschweißt oder aufgeschweißt wird.

Die Armatur ist mit einer Schauglasplatte aus hochwertigem Borosilikatglas gemäß DIN 7081 (oder vergleichbar) ausgestattet. Diese wird sicher zwischen Dichtungen eingefasst und fest verschraubt, um eine dauerhafte Dichtigkeit und hohe Druckbeständigkeit zu gewährleisten.

Standardmäßig wird das Schauglas Typ 330 aus rostfreiem Edelstahl 1.4571 (316Ti) gefertigt – ein Werkstoff, der sich durch hohe Korrosionsbeständigkeit und Langlebigkeit auszeichnet. Auf Anfrage ist die Ausführung auch in vielen weiteren Werkstoffen erhältlich, passend zu spezifischen Anforderungen und Anwendungen.

Die Abdichtung der Armatur geschieht mit auf Ihre Bedürfnisse angepassten Flachdichtungen aus einer umfangreichen Materialpalette. Diese bietet neben den verbreiteten Faserstoffdichtungen auch anspruchsvollere Materialien, wie PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 und viele weitere Markendichtungen.

Sollte die maximale Einsatztemperatur von Borosilikatglas DIN 7081 einmal nicht Ihren Ansprüchen genügen, oder die Prozessbedingungen selbst für das hochresistente Borosilikatglas ein Problem darstellen, bietet eine eigens für die Armatur angepasste Glimmer-Schutzscheibe zusätzlichen Schutz vor Temperatur und Dampf. Vor aggresiven Chemikalien oder Laugen schützen FEP- oder Halar®-Beschichtungen das Borosilikatglas zusätzlich.

Für Anwendungen in schlecht ausgeleuchteten Behältern empfiehlt sich der Einsatz eines Reflexschauglases gemäß DIN 7081 (oder vergleichbar). In diese Gläser sind spezielle Prismenstrukturen eingearbeitet, die das einfallende Licht brechen und reflektieren – so lässt sich der Füllstand deutlich besser erkennen.

Ist der Behälter hingegen gut beleuchtet, das Medium sehr klar oder soll zusätzlich die Farbe des Mediums sichtbar bleiben, ist ein Transparentschauglas die bessere Wahl. Es ermöglicht eine unverfälschte Durchsicht und eine exakte optische Kontrolle des Inhalts.

Wichtiger Hinweis: Reflexschaugläser sind nicht mit Glimmerscheiben und Beschichtungen kombinierbar, da die schützende Glimmerschicht die für die Reflexion notwendige Lichtbrechung unterbindet. Transparentgläser hingegen können problemlos mit Glimmerscheiben, FEP- oder Halar®-Beschichtung ausgestattet werden, was besonders bei aggressiven Medien oder hohen Temperaturen zum Schutz des Glases empfohlen wird.

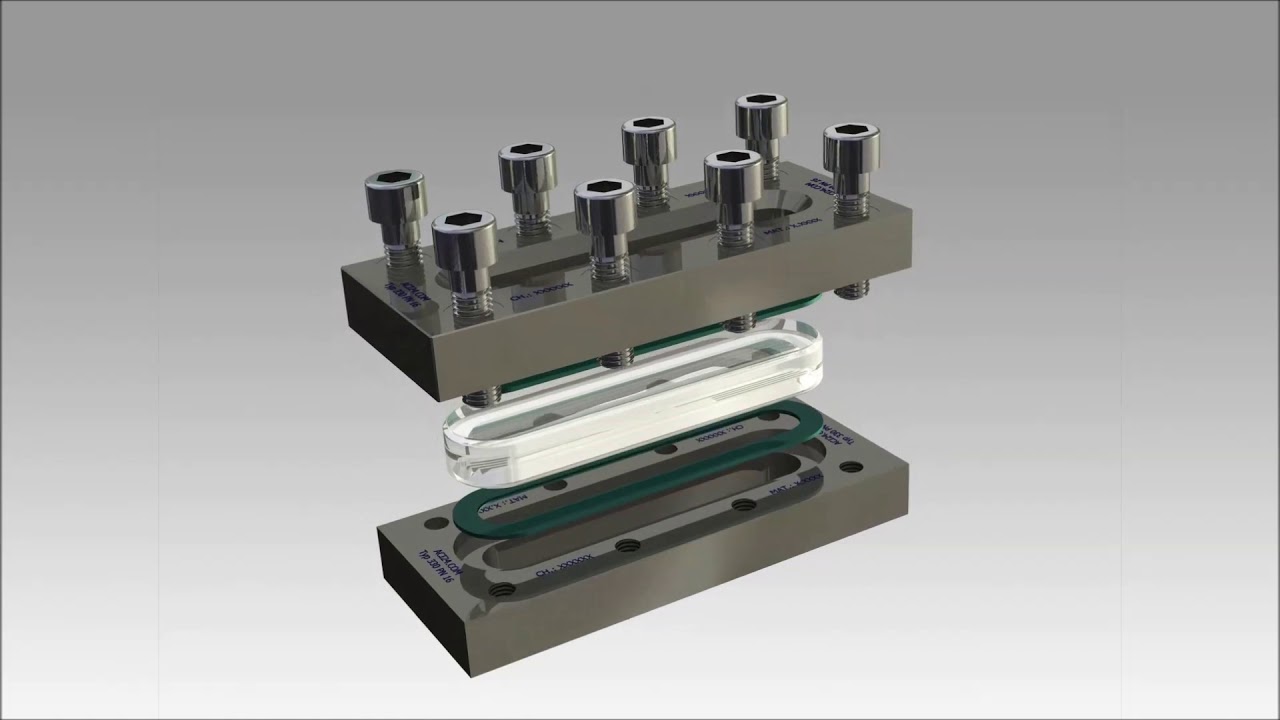

  1. Schrauben
  2. Deckrahmen
  3. Glaspolster
  4. Schauglas
  5. Dichtung
  6. Grundrahmen
Typ 330 - Explosionsgrafik
