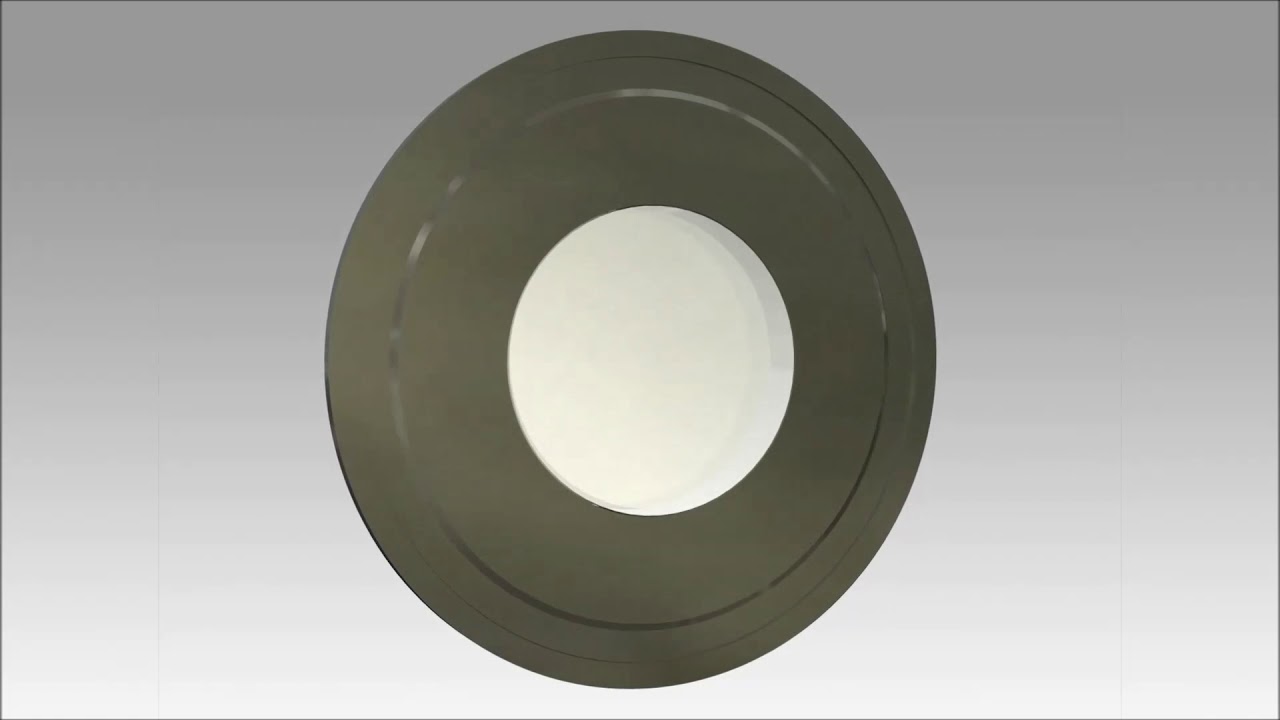

Video | Behälterschauglas Typ 328 – ACI Industriearmaturen GmbH

Klemmverbindung-Schauglas Typ 328

Klemmstutzen-Verbindung gemäß DIN 32676

Google Rezensionen für aci24.com
Lieferzeit auf Anfrage

Klemmverbindung DIN 32676 für Betriebsdrücke bis 16 barü

Zertifizierte Qualität
Technische Daten
  • 10
  • 15
  • 20
  • 25
  • 32
  • 40
  • 50
  • 65
  • 80
  • 100
  • 125
  • 150
  • 200
  • 250
  • 300
  • 6
  • 10
  • 16
  • 80°C
  • 130°C
  • 150°C
  • 180°C
  • 200°C
  • 280°C
  • 300°C

Schnellübersicht

bis 16 barü
hitzebeständig bis 300 °C
für flüssige Medien
für gasförmige Medien
Nennweiten
DN 10 - 300
Sonderanfertigungen möglich
Zubehör verfügbar
steriltechnische Ausführung

Querschnitt-
Zeichnung

Zeichnung eines Klemmverbindung-Schauglases Typ 328
Maße
DN 10 15 20 25 32 40 50 65 80 100 125 150 200 250 300
d1 [mm] 34 34 34 50,5 50,5 50,5 64 91 106 119 155 183 233,5 287,5 338,3
d2 [mm] 23 23 23 41 41 41 52 76 90 101 138 160 210 266 316
d3 [mm] 14 14 14 25 25 25 30 40 50 55 70 80 100 140 150
d4 [mm] 27,5 27,5 27,5 43,5 43,5 43,5 56,5 83,5 97 110 146 174,3 225,1 278,4 328,4
s [mm] 8 8 8 10 10 10 10 10 10 12 16 16 18 22 22
Pmax [barü] 16 16 16 16 16 16 16 10 10 10 6 6 6 6 6

Produktinformation

Das Schauglas Typ 328 ist eine vielseitige Variante unserer bewährten Behälterschaugläser und wurde speziell für den Anschluss an Klemmstutzenflansche gemäß DIN 32676 entwickelt. Die Abdichtung erfolgt zuverlässig über einen passenden Dichtring, während eine Clamp-Klammer das Schauglas mit dem Klemmsutzen und der innenliegenden Dichtung sicher verspannt. Diese Verbindung ist besonders montagefreundlich – sie lässt sich schnell installieren und ebenso leicht demontieren. Ideal für Anwendungen, bei denen eine einfache Reinigung und Wartung entscheidend ist.

Das Klemmverbindung-Schauglas Typ 328 ist in folgenden Ausführungen erhältlich:

  • DIN: DN 10 bis DN 300

  • ISO: ISO 8 bis ISO 300

  • ASME BPE: ½" bis 12"

Für die Dichtungen stehen Ihnen verschiedene Werkstoffe zur Verfügung, darunter PTFE (Teflon®), NBR, EPDM, FKM (Viton®) und Silikon – passend zu den jeweiligen Anforderungen in Hygiene, Temperatur- oder Chemikalienbeständigkeit.

Produktbild
