Video | Behälterschauglas Typ 391 – ACI Industriearmaturen GmbH

Runde Schauglasarmatur Typ 391 PN 16/40 - Rohranbau

zum Aufschweißen auf Rohrleitungen

Google Rezensionen für aci24.com
Lieferzeit auf Anfrage

Behälterschauglas PN 16 | PN 25 | PN 40

Zertifizierte Qualität
Technische Daten
  • 100
  • 125
  • 150
  • 200
  • 300
  • 350
  • 16
  • 25
  • 40
  • 80°C
  • 130°C
  • 150°C
  • 175°C
  • 180°C
  • 200°C
  • 280°C
  • 300°C
  • 320°C
  • 400°C
  • Wischer SGW mit PTFE oder Silikon Wischerblatt
  • LED Leuchte, für Ex- und Nicht-Ex Bereiche
  • FEP- oder Halar® Beschichtung
  • Glimmerschutzscheibe
  • Sonderkonstruktionen

Schnellübersicht

max. 40 barü
hitzebeständig bis 280 °C
für flüssige Medien
für gasförmige Medien
Nennweiten
DN 100 - 350
Sonderanfertigungen möglich
> 50 Dichtungswerkstoffe
Zubehör verfügbar

Querschnitt-
Zeichnung

Technische Zeichnung eines Rohrflansches mit Abmessungen und Bolzenpositionen.
Maße
DN 100 125 150 200⁴ 300⁵ 350⁵
Da [mm]
(PN 16)
220 250 285 340⁴ 460⁵ 520⁵
Gew. [kg]²
(PN 16)
10,5 14,5 18,6 28,2 55,7 78
Da [mm]
(PN 25/40)
235 270 300 375 - -
Gew. [kg]³
(PN 25/40)
14,8 21,1 27,5 52,6 - -
Di [mm] 107 132 160 207 310 340
L [mm]
(Standard)
70 70 70 70 70 70
s [mm] 3,6 4 4,5 6,3 7,1 8
A [mm] 114,3 139,7 168,3 219,1 232,9 355,6

² ggf. kleiner oder größer, je nach Größe von D und L
³ für PN 25/40 ggf. kleiner oder größer je nach Größe von D und L
⁴ PS max. 10 barü
⁵ PS max. 6 barü

Produktinformation

Das ACI Schauglas Typ 391 ist ein rundes Behälterschauglas mit einem Rohranbau speziell für die Montage auf einer medienführenden Leitung oder einem stark gekrümmten Tank. Dabei wird zwischen zwei hochwertigen Edelstahl-Flanschen und bewährten Qualitätsdichtungen ein Schauglas aus chemisch hochbeständigem Borosilikatglas DIN7080 eingespannt.

Unsere Behälterschaugläser Typ 391 werden aus dem hochwertigen Edelstahl 1.4571 (316Ti) hergestellt, den unsere Kunden seit Jahren schätzen. Als Glasmaterial wird das in der Industrie bewährte Borosilikatglas nach DIN 7080 (oder nach Kundenwunsch) verwendet.

Die Abdichtung der Armatur geschieht mit auf Ihre Bedürfnisse angepassten Flachdichtungen aus einer umfangreichen Materialpalette. Diese bietet neben den verbreiteten Faserstoffdichtungen auch anspruchsvollere Materialien, wie PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 und viele weitere Markendichtungen.

Sollte die maximale Einsatztemperatur von Borosilikatglas DIN 7080 einmal nicht Ihren Ansprüchen genügen, oder die Prozessbedingungen selbst für das hochresistente Borosilikatglas ein Problem darstellen, bietet eine eigens für die Armatur angepasste Glimmer-Schutzscheibe zusätzlichen Schutz vor Temperatur und Dampf. Vor aggresiven Chemikalien oder Laugen schützen FEP- oder Halar®-Beschichtungen das Borosilikatglas zusätzlich.

Wie auch andere unserer Schauglasarmaturen kann der Typ 391 auf Wunsch mit Scheibenwischer Typ SGW und Leuchten ausgestattet werden.

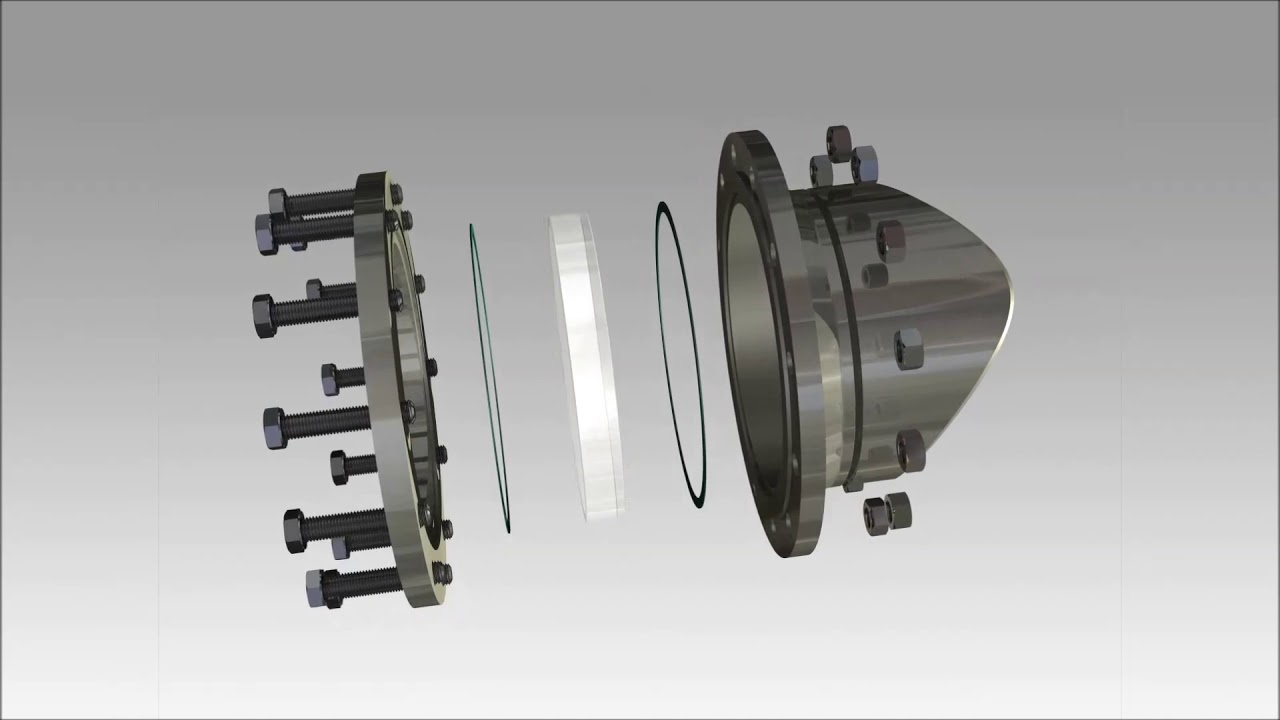

  1. Schrauben
  2. Deckflansch
  3. Glaspolster
  4. Schauglas
  5. Dichtung
  6. Grundflansch mit Rohranbau
  7. Muttern
Typ 391 - Explusion
