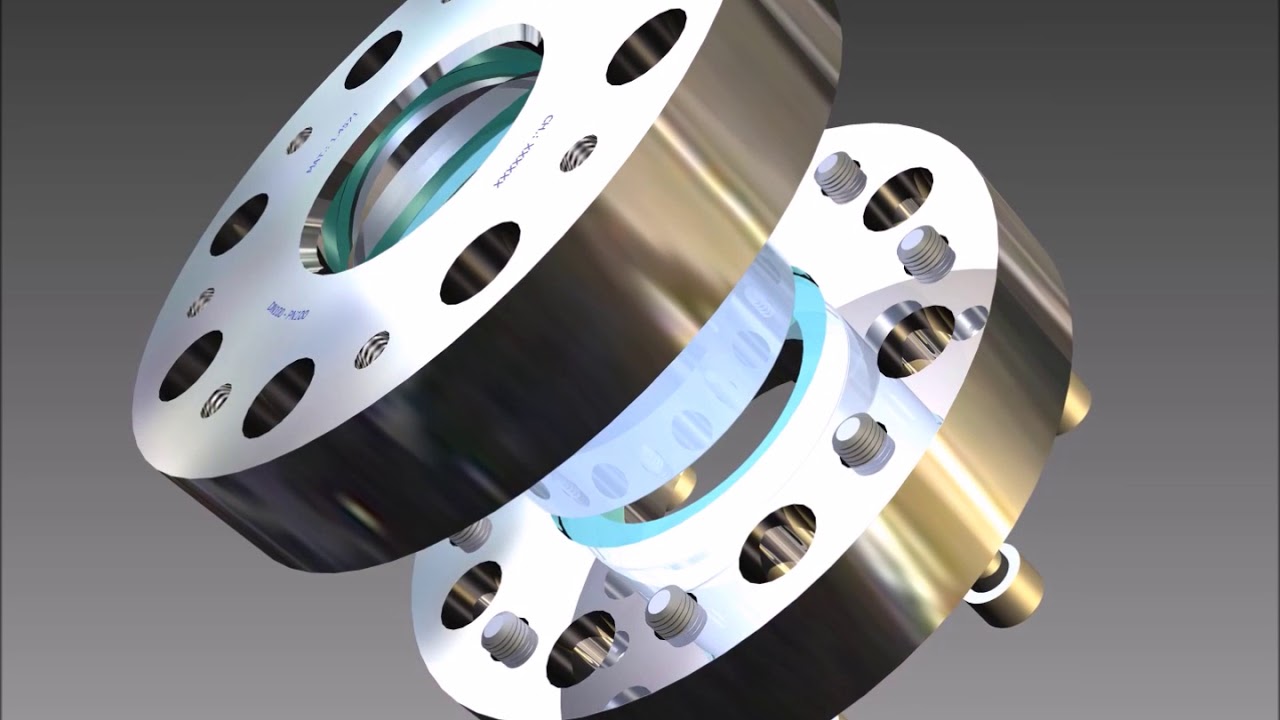

Video | ACI High Pressure Tank Sight Glass Type 322

Runde Schauglasarmatur Typ 322A Class 150/1500 lbs

Flanschmontage ähnlich DIN 28121 passend zu Trägerflanschen nach ASME B 16.5

Google Rezensionen für aci24.com
Lieferzeit auf Anfrage

Hochdruck Behälterschauglas Class 150 | 300 | 400 | 600 | 900 | 1500 lbs

Zertifizierte Qualität
Technische Daten
  • 1 ½“
  • 3“
  • 4“
  • 150 lbs
  • 300 lbs
  • 400 lbs
  • 600 lbs
  • 900 lbs
  • 1500 lbs
  • 80°C
  • 130°C
  • 150°C
  • 175°C
  • 180°C
  • 200°C
  • 280°C
  • 300°C
  • LED Leuchte, für Ex- und Nicht-Ex Bereiche
  • Sprühvorrichtung SVII
  • FEP- oder Halar® Beschichtung
  • Glimmerschutzscheibe
  • Sonderkonstruktionen

Schnellübersicht

max. 250 barü
hitzebeständig bis 300 °C
für flüssige Medien
für gasförmige Medien
Nennweiten
1 ½“ - 4“
Sonderanfertigungen möglich
Zubehör verfügbar

Querschnitt-
Zeichnung

Technische Zeichnung
Maße
NPS  1 ½“ 2“ 3“ 4“
Di [mm] 40 50 80 100
H [mm]  Abhängig vom ANSI Class Rating und NPS
Da [mm] Entsprechen ASME B 16.5
L [mm]
K [mm]
Weitere Größen auf Anfrage

Produktinformation

Das Behälterschauglas Typ 322A für Hochdruckanwendungen ist eine solide Armatur basierend auf den in der Industrienorm DIN 28121 festgelegten Konstruktionsprinzipien.

Durch den deutlich verstärkten Flansch und den Einsatz von Glasplatten jenseits der Standardmaße der DIN 7080 ist es uns bei dem Typ 322A möglich, Betriebsdrücke von bis zu 250 barü zu erreichen.

Die Verspannung des Glases geschieht dabei ähnlich wie bei unserem bewährten Typ 322A durch Vorspannschrauben. Dadurch wird gewährleistet, dass die Armatur nur noch auf dem Trägerflansch in Ihrer Anlage fachgerecht befestigt werden muss um die notwendige Abdichtung zu erzielen.

Auch eine Ausführung für erhöhte Temperatur ist durch den Einsatz entsprechender Dichtungen und Glasmaterialien realisierbar. Durch den hohen Betriebsdruck ist bei dem Typ 322A die Installation von Wischern und Sprühvorrichtungen leider nicht möglich. Beleuchtung auf Basis von LED-Leuchtmitteln sind bei uns erhältlich.

Sollte das Borosilikatglas ähnlich DIN 7080 einmal nicht Ihren Ansprüchen genügen, oder die Prozessbedingungen selbst für das hochresistente Borosilikatglas ein Problem darstellen, bietet eine eigens für die Armatur angepasste Glimmer-Schutzscheibe zusätzlichen Schutz vor Temperatur und Dampf. Vor aggresiven Chemikalien oder Laugen schützen FEP- oder Halar®-Beschichtungen das Borosilikatglas zusätzlich.

  1. Deckflansch
  2. Glaspolster
  3. Schauglas
  4. Dichtung
  5. Grundflansch
  6. Schrauben
Exploded view eines technischen Geräts mit mehreren metallischen Komponenten.
