Video | Runde Behälter-Schauglasarmatur Typ 318 - PN 2,5 - ACI Industriearmaturen GmbH

Runde Schauglasarmatur Typ 318 PN 2,5

Zum Ein- oder Aufschweißen ähnlich DIN 28120

Google Rezensionen für aci24.com
Lieferfähig ab Lager

Leichte Ausführung für Betriebsdrücke bis 2,5 barü

Zertifizierte Qualität
Technische Daten
  • 50
  • 80
  • 100
  • 125
  • 150
  • 200
  • 300
  • 400
  • 2,5
  • 80°C
  • 130°C
  • 150°C
  • 175°C
  • 180°C
  • 200°C
  • 280°C
  • 300°C
  • 320°C
  • 400°C
  • Wischer SGW mit PTFE oder Silikon Wischerblatt
  • LED Leuchte, für Ex- und Nicht-Ex Bereiche
  • Sprühvorrichtung SVIII
  • FEP- oder Halar® Beschichtung
  • Glimmerschutzscheibe
  • Sonderkonstruktionen

Schnellübersicht

max. 2,5 barü
hitzebeständig bis 400 °C
für flüssige Medien
für gasförmige Medien
Nennweiten
DN 50 - 400
Sonderanfertigungen möglich
> 50 Dichtungswerkstoffe
Zubehör verfügbar

Querschnitt-
Zeichnung

Technische Zeichnung eines Bauteils mit Dimensionen Di, Da, h1 und h2.
Maße
DN 50 80 100 125 150 200 300 400

Da [mm]

150 175 200 220 250 300 400 500

Di [mm]

80 100 125 150 175 225 305 390

h1 [mm]

12 14 14 16 16 16 20 22

h2 [mm]

24 24 24 24 24 24 24 24

Gewicht [kg]

3,6 5,0 5,9 7,1 8,8 11,3 21,7 35,0

Produktinformation

Unsere runden Behälterschaugläser Typ 318 (PN 2,5) werden auf oder in eine Behälterwand geschweißt, um eine Beobachtung oder Beleuchtung des Behälterinneren zu ermöglichen. ACI Behälterschaugläser vom Typ 318 wurden, basierend auf die DIN 28120, für einen Betriebsdruck von 2,5 barü ausgelegt. Dabei wird zwischen zwei hochwertigen Edelstahl-Flanschen und bewährten Qualitätsdichtungen ein Schauglas aus chemisch hochbeständigem Borosilikatglas DIN7080 (oder nach Kundenwunsch) eingespannt.

Gegenüber der in der DIN 28120 vorgesehenen Bauweise ist unser Typ 318 deutlich flacher und leichter. Der Typ 318 stellt eine kosteneffiziente Alternative für geringe Betriebsdrücke dar. Dieser füllt daher perfekt den Anwendungsbereich zwischen unserem Typ 317 für den drucklosen Betrieb und der solideren Variante Typ 320 für Betriebsdrücke bis 16 barü.

Trotz der geringeren Anforderungen, im Vergleich zur DIN 28120, werden unsere Behälterschaugläser vom Typ 318 aus dem gleichen hochwertigen Edelstahl 1.4571 (316Ti) hergestellt, den unsere Kunden seit Jahren schätzen. Als Glasmaterial wird das in der Industrie bewährte Borosilikatglas nach DIN 7080 (oder nach Kundenwunsch) verwendet. Die Abdichtung der Armatur geschieht mit auf Ihre Bedürfnisse angepassten Flachdichtungen aus einer umfangreichen Materialpalette. Diese bietet neben den verbreiteten Faserstoffdichtungen auch anspruchsvollere Materialien, wie PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 und viele weitere Markendichtungen.

Sollte die maximale Einsatztemperatur von Borosilikatglas DIN 7080 einmal nicht Ihren Ansprüchen genügen, oder die Prozessbedingungen selbst für das hochresistente Borosilikatglas ein Problem darstellen, bietet eine eigens für die Armatur angepasste Glimmer-Schutzscheibe zusätzlichen Schutz vor Temperatur und Dampf. Vor aggresiven Chemikalien oder Laugen schützen FEP- oder Halar®-Beschichtungen das Borosilikatglas zusätzlich.

Wie auch andere unserer Schauglasarmaturen kann der Typ 318 auf Wunsch mit Scheibenwischer Typ SGW, Sprühvorrichtungen SVIII oder Leuchten ausgestattet werden.

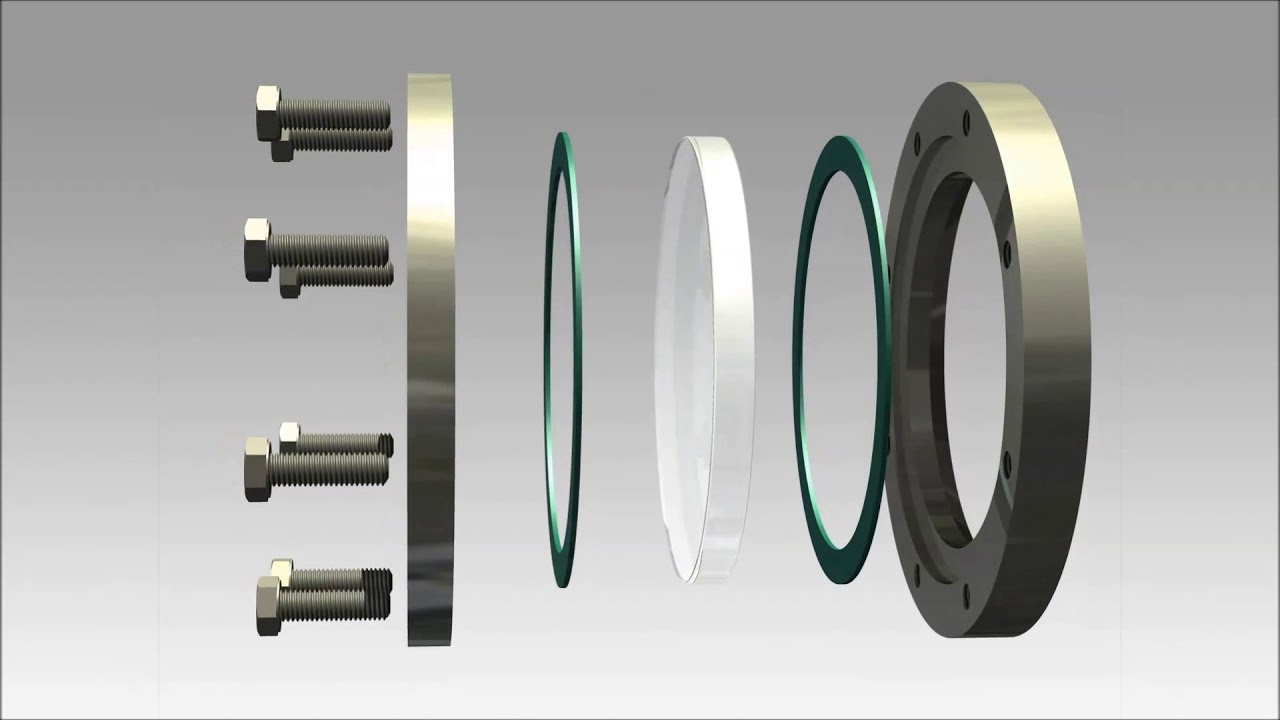

  1. Schrauben
  2. Deckflansch
  3. Glaspolster
  4. Schauglas
  5. Dichtung
  6. Grundflansch
Technisches Bauteil mit Dichtungen und Befestigungselementen.
