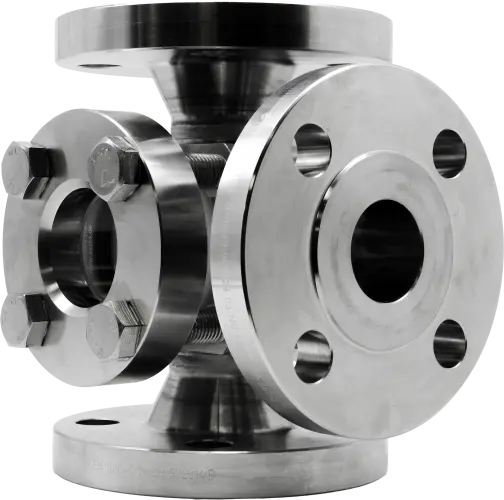

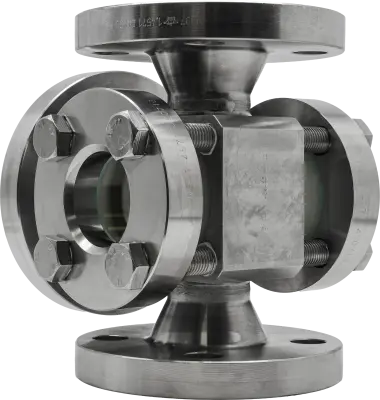

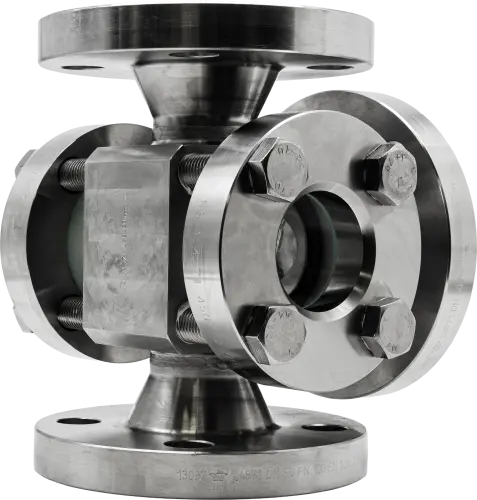

Schrägansicht eines 3-Wege Durchfluss-Schauglases aus Edelstahl mit Flanschanschlüssen und Betriebsdrücken bis max. 400 barü.

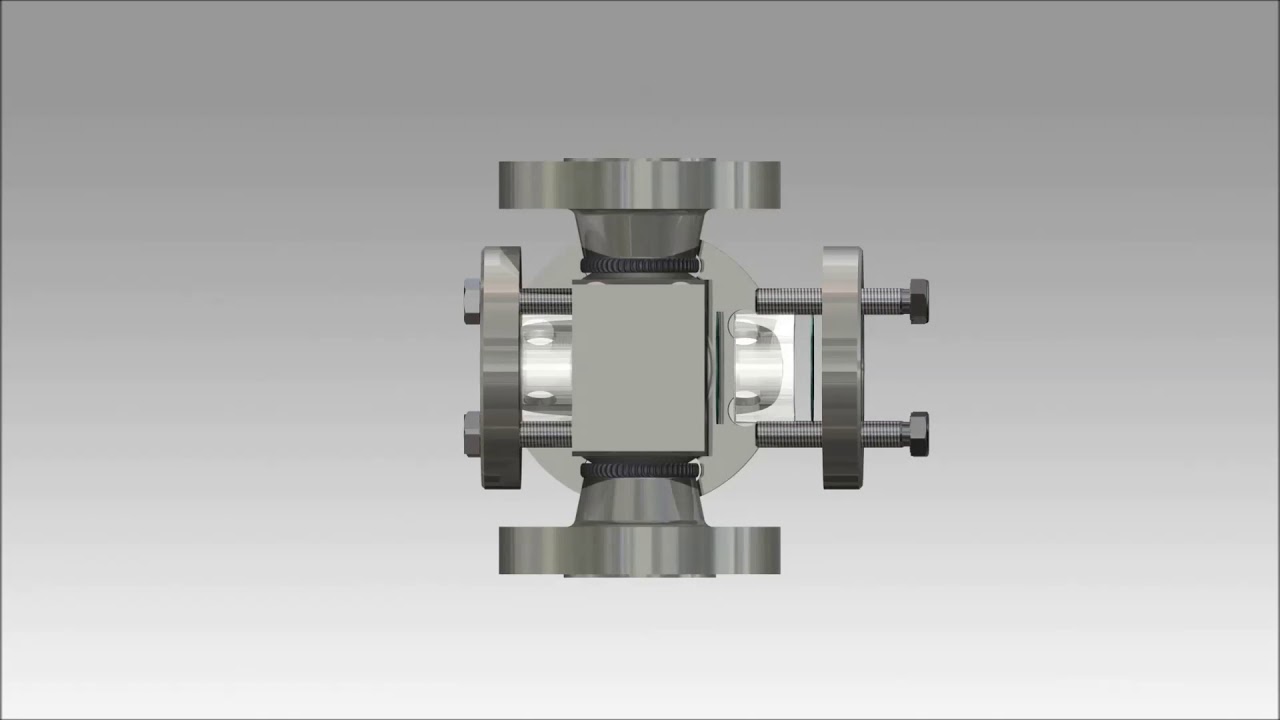

Typ 590 - Frontansicht
Video | Durchflussschauglas Typ 590 – ACI Industriearmaturen GmbH

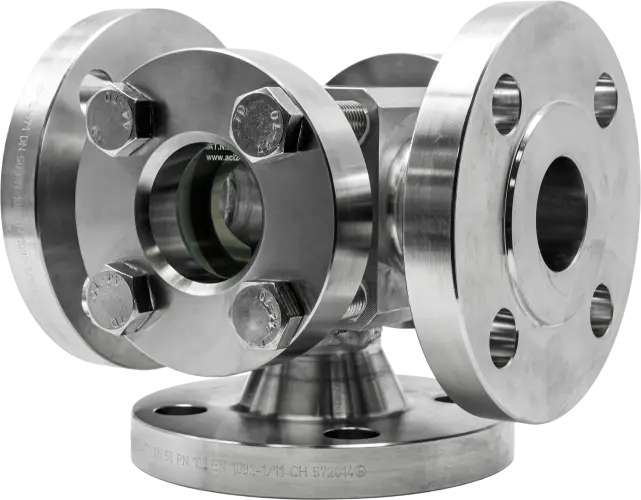

3-Wege Durchfluss-Schauglas Typ 590 PN 16/400

Drei-Wege Durchfluss-Schauglas mit Flanschanschlüssen nach DIN EN 1092-1

Google Rezensionen für aci24.com
Lieferzeit auf Anfrage

Schauglas PN 16 | PN 40 | PN 63 | PN 100 | PN 160 | PN 250 | PN 320 | PN 400

Zertifizierte Qualität
Technische Daten
  • 25
  • 40
  • 50
  • 65
  • 80
  • 100
  • 125
  • 150
  • 200
  • 16
  • 40
  • 63
  • 100
  • 160
  • 250
  • 320
  • 400
  • 80°C
  • 130°C
  • 150°C
  • 175°C
  • 180°C
  • 200°C
  • 280°C
  • 300°C
  • 320°C
  • Wischer SGW mit PTFE oder Silikon Wischerblatt
  • LED Leuchte, für Ex- und Nicht-Ex Bereiche
  • FEP- oder Halar® Beschichtung
  • Glimmerschutzscheibe
  • Doppelverglasung Typ 590D
  • Sonderkonstruktionen

Schnellübersicht

max. 400 barü
hitzebeständig bis 320 °C
für flüssige Medien
für gasförmige Medien
Nennweiten
DN 25 - 200
Sonderanfertigungen möglich
> 50 Dichtungswerkstoffe
Zubehör verfügbar

Querschnitt-
Zeichnung

Technische Zeichnung
Maße
DN 25 40 50 65 80 100 125 150 200

Baulänge (BL)²

DIN EN 558-1 FTF 2

Flanschmaße

DIN EN 1092-1

Durchblick (D1)²

65

80

100

150

175

175

175

175

240

2) Alle Maße werden – sofern konstruktiv möglich – gemäß Standard ausgeführt. Andernfalls gelten die Angaben aus der Auftragsbestätigung und der Kundenzeichnung.
Maße entsprechen der Nenndruckstufe PN 16, andere Druckstufen eventuell abweichend

Sondermaße und andere Standards auf Anfrage

Produktinformation

Drei-Wege Durchfluss-Schauglas für Betriebsdrücke bis 400 barü mit Flanschanschlüssen nach DIN EN 1092-1.

Das Durchfluss-Schauglas Typ 590 als Schweißkonstruktion ist eine besonders robuste Ausführung unserer Durchfluss-Schaugläser.

Der Typ 590 ist für Betriebsdrücke bis zu 400 barü ausgelegt und lässt sich einfach zwischen Flanschen gemäß DIN EN 1092-1 installieren. Dank seiner Standard Baulängen nach DIN EN 558-1 eignet sich das Schauglas ideal für den nachträglichen Einbau in bestehende Anlagen.

Selbst bei größeren Nennweiten können mit dem Typ 590 hohe Betriebsdrücke realisiert werden.

Die Standardausführung mit Borosilikatglas ist für Betriebstemperaturen bis 280°C geeignet, mit einer zusätzlichen Glimmerschutzscheibe sogar 300 °C bzw. 320 °C in Kombination mit MAXOS® Sicherheitsschaugläsern nach DIN 7080.

Die Abdichtung der Armatur geschieht mit auf Ihre Bedürfnisse angepassten Flachdichtungen aus einer umfangreichen Materialpalette. Diese bietet neben den verbreiteten Faserstoffdichtungen auch anspruchsvollere Materialien, wie PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 und viele weitere Markendichtungen.
