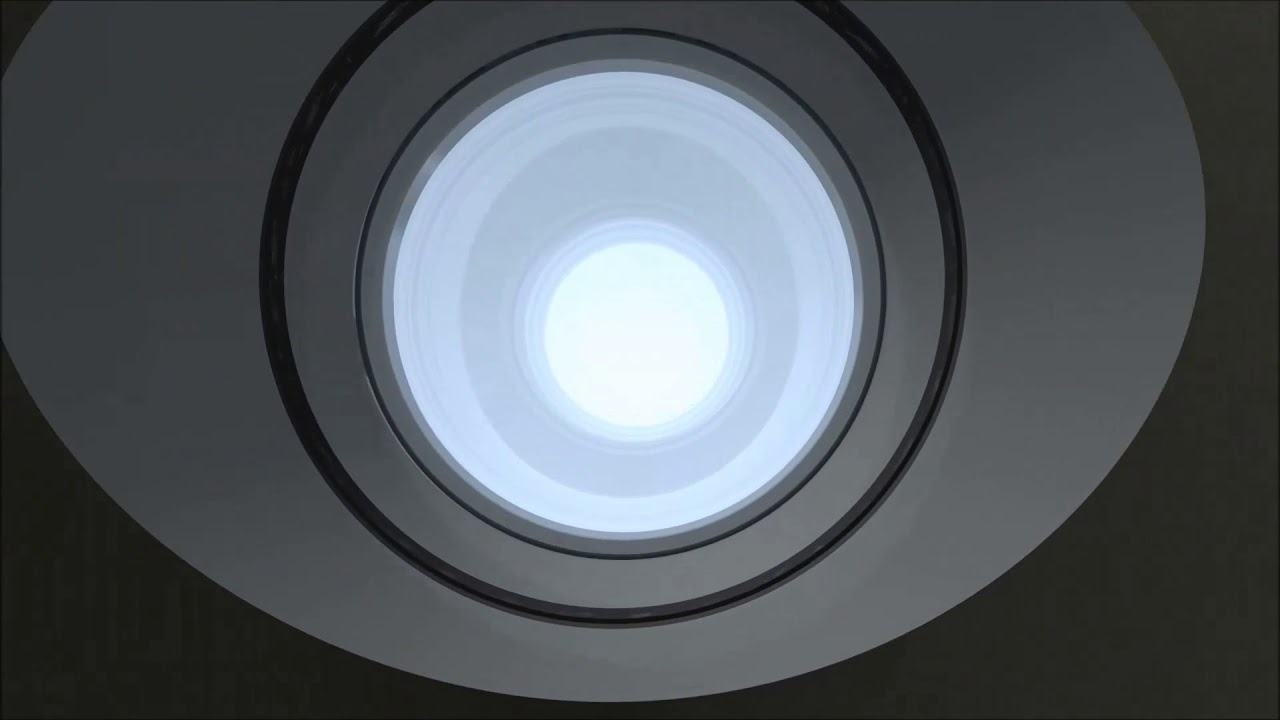

Video | Durchflussschauglas Typ 530 – ACI Industriearmaturen GmbH

Durchfluss-Schauglas Typ 530A Class 150/300 lbs

Durchfluss-Schauglas mit Flanschanschlüssen passend zu ASME B 16.5

Google Rezensionen für aci24.com
Lieferzeit auf Anfrage

Durchfluss-Schauglas Class 150 | 300 lbs

Zertifizierte Qualität
Technische Daten
  • 1 ½“
  • 3“
  • 4“
  • 5“
  • 6“
  • 8“
  • 10“
  • 12“
  • 150 lbs
  • 300 lbs
  • 80°C
  • 130°C
  • 150°C
  • 175°C
  • 180°C
  • 200°C
  • 280°C
  • 300°C
  • 320°C
  • Wischer SGW mit PTFE oder Silikon Wischerblatt
  • LED Leuchte, für Ex- und Nicht-Ex Bereiche
  • FEP- oder Halar® Beschichtung
  • Glimmerschutzscheibe
  • Doppelverglasung Typ 530A-D
  • Sonderkonstruktionen

Schnellübersicht

max. 50 barü
hitzebeständig bis 320 °C
für flüssige Medien
für gasförmige Medien
Nennweiten
1" - 12"
Sonderanfertigungen möglich
> 50 Dichtungswerkstoffe
Zubehör verfügbar

Querschnitt-
Zeichnung

Technische Zeichnung
Maße
NPS 1“ 1 1/2“ 2“ 3“ 4“ 5“ 6“ 8“ 10“ 12“
BL² 200 230 310 350 400 480 600 730 850 980
D1² 35 45 55 84 107 132 160 160 160 160
AL² 232 258 336 380 420 464 558 706 821 955

2) Alle Maße werden – sofern konstruktiv möglich – gemäß Standard ausgeführt. Andernfalls gelten die Angaben aus der Auftragsbestätigung und der Kundenzeichnung
Maße entsprechen Class 150 lbs, andere Druckstufen eventuell abweichend
Anschlussflansche nach DIN EN 1759-1 passend zu Gegenflansche nach ASME B 16.5

Produktinformation

Das Durchfluss-Schauglas Typ 530A wurde speziell für industrielle Druckanwendungen entwickelt und steht für maximale Betriebssicherheit und Langlebigkeit auch unter extremen Bedingungen. Die besonders robuste Schweißkonstruktion, welche aus korrosionsbeständigen Edelstahllegierungen wie zum Beispiel 1.4571 gefertigt ist, garantiert eine zuverlässige Funktion selbst bei dauerhafter Druck- und Temperaturbelastung. Auf Wunsch sind auch Ausführungen mit besonders widerstandsfähigen Werkstoffen wie Nickelbasislegierungen oder Hastelloy erhältlich, wodurch das Schauglas auch in stark aggressiven oder thermisch hochbeanspruchten Prozessumgebungen zuverlässig eingesetzt werden kann.

Der Typ 530A zeichnet sich durch zwei gegenüberliegend angeordnete Sichtfenster aus, die aus hochwertigem, thermisch vorgespanntem Borosilikatglas gefertigt werden. Diese Gläser orientieren sich an den Anforderungen der DIN 7080 und ermöglichen eine klare, sichere Prozessbeobachtung von zwei Seiten oder eine gezielte Durchleuchtung des Mediums. Durch die beidseitige Einsicht ist eine visuelle Kontrolle des Prozesses in Echtzeit möglich – ein wesentlicher Sicherheits- und Effizienzvorteil in der modernen Verfahrenstechnik.

Die Flanschanschlüsse entsprechen der DIN EN 1759-1 und sorgen für eine normgerechte, sichere Integration in bestehende Rohrleitungssysteme. Die Anschlussflansche nach DIN EN 1759-1 passen auf Gegenflansche nach ASME B 16.5. Die Auslegung, Festigkeitsberechnung und Konstruktion richten sich nach der DGRL 2014/68/EU und dem Regelwerk AD 2000. Je nach Anforderung kann das Durchflussschauglas in Druckstufen bis Class 300 lbs gefertigt werden, wodurch es sich ideal für Druckanwendungen in der Chemie-, Pharma-, Lebensmittel- oder Energieindustrie eignet.

Dank seiner durchdachten Konstruktion, der hochwertigen Materialauswahl und der flexiblen Ausführungsmöglichkeiten bietet das Durchfluss-Schauglas Typ 530A eine langlebige, sichere und individuell anpassbare Lösung für anspruchsvollste industrielle Anwendungen.
