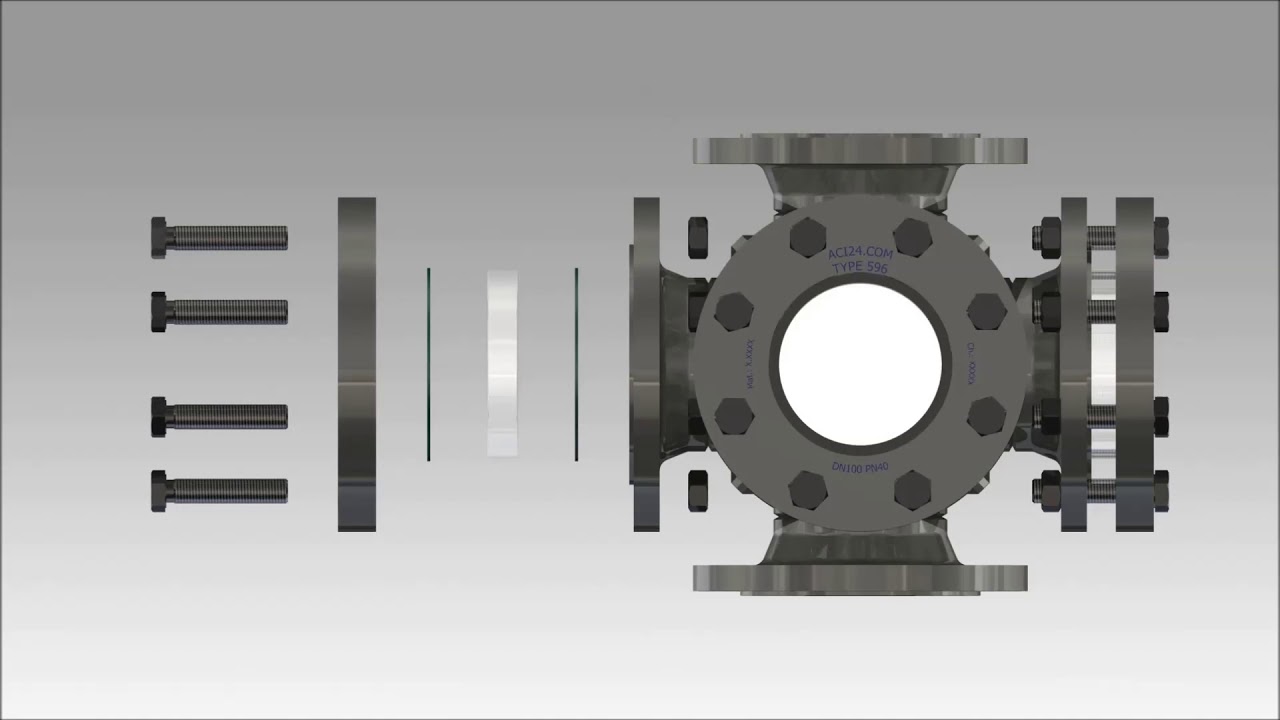

Video | Durchflussschauglas Typ 596 – ACI Industriearmaturen GmbH

Durchfluss-Schauglas Typ 596 PN 16/400

Schauglas mit 4 Sichtöffnungen und Flanschanschlüssen nach DIN EN 1092-1

Google Rezensionen für aci24.com
Lieferzeit auf Anfrage

Schauglas PN 16 | PN 40 | PN 63 | PN 100 | PN 160 | PN 250 | PN 320 | PN 400

Zertifizierte Qualität
Technische Daten
  • 50
  • 65
  • 80
  • 100
  • 125
  • 150
  • 200
  • 16
  • 40
  • 63
  • 100
  • 160
  • 250
  • 320
  • 400
  • 80°C
  • 130°C
  • 150°C
  • 175°C
  • 180°C
  • 200°C
  • 280°C
  • 300°C
  • 320°C
  • Wischer SGW mit PTFE oder Silikon Wischerblatt
  • LED Leuchte, für Ex- und Nicht-Ex Bereiche
  • FEP- oder Halar® Beschichtung
  • Glimmerschutzscheibe
  • Doppelverglasung Typ 596D
  • Sonderkonstruktionen

Schnellübersicht

max. 400 barü
hitzebeständig bis 320 °C
für flüssige Medien
für gasförmige Medien
Nennweiten
DN 50 - 200
Sonderanfertigungen möglich
> 50 Dichtungswerkstoffe
Zubehör verfügbar

Querschnitt-
Zeichnung

Technische Zeichnung
Maße
DN 50 65 80 100 125 150 200
Baulänge (BL)² DIN EN 558-1 FTF 2
Flanschmaße DIN EN 1092-1
Durchblick (D1)² 55 70 83 107 132 159 207

2) Alle Maße werden – sofern konstruktiv möglich – gemäß Standard ausgeführt. Andernfalls gelten die Angaben aus der Auftragsbestätigung und der Kundenzeichnung.
Maße entsprechen der Nenndruckstufe PN 16, andere Druckstufen eventuell abweichend

Produktinformation

Das Durchfluss-Schauglas Typ 596 mit 4 Sichtöffnungen in 2-Wege-Ausführung als Schweißkonstruktion ist eine besonders robuste Ausführung unserer Durchfluss-Schaugläser.

Ein klarer Vorteil der Ausführung mit vier Sichtöffnungen besteht darin, dass der Anwender eine nahezu 360° Rundumsicht in den Prozess erhält – und das bei sehr hohen Betriebsdrücken. Dadurch lässt sich der Durchfluss des Mediums optimal beobachten und der Prozess umfassend kontrollieren.

Der Typ 596 ist für Betriebsdrücke bis zu 400 barü ausgelegt und lässt sich einfach zwischen Flanschen gemäß DIN EN 1092-1 installieren. Dank seiner Standard-Baulängen nach DIN EN 558-1 eignet sich das Schauglas ideal für den nachträglichen Einbau in bestehende Anlagen.

Selbst bei größeren Nennweiten können mit dem Typ 596 hohe Betriebsdrücke realisiert werden.

Die Standardausführung mit Borosilikatglas ist für Betriebstemperaturen bis 280 °C geeignet, mit einer zusätzlichen Glimmerschutzscheibe sogar bis 300 °C bzw. 320 °C in Kombination mit MAXOS® Sicherheitsschaugläsern nach DIN 7080.

Die Abdichtung der Armatur geschieht mit auf Ihre Bedürfnisse angepassten Flachdichtungen aus einer umfangreichen Materialpalette. Diese bietet neben den verbreiteten Faserstoffdichtungen auch anspruchsvollere Materialien wie PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 und viele weitere Markendichtungen.
