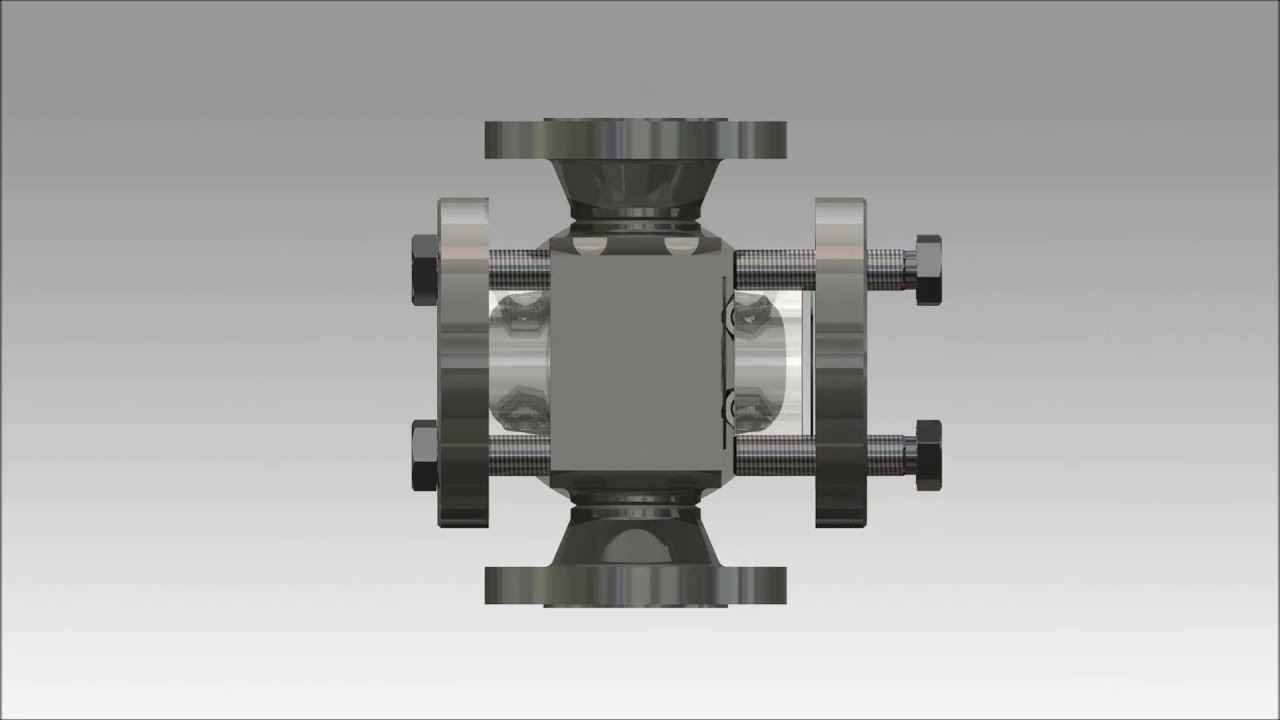

Video | Flow sight glasses with three viewports type 591 - PN16 up to PN400 – ACI Industriearmaturen GmbH

Durchfluss-Schauglas Typ 591 PN 16/400

Schauglas mit 3 Sichtöffnungen und Flanschanschlüssen nach DIN EN 1092-1

Google Rezensionen für aci24.com
Lieferzeit auf Anfrage

Schauglas PN 16 | PN 40 | PN 63 | PN 100 | PN 160 | PN 250 | PN 320 | PN 400

Zertifizierte Qualität
Technische Daten
  • 50
  • 65
  • 80
  • 100
  • 125
  • 150
  • 200
  • 16
  • 40
  • 63
  • 100
  • 160
  • 250
  • 320
  • 400
  • 80°C
  • 130°C
  • 150°C
  • 175°C
  • 180°C
  • 200°C
  • 280°C
  • 300°C
  • 320°C
  • Wischer SGW mit PTFE oder Silikon Wischerblatt
  • LED Leuchte, für Ex- und Nicht-Ex Bereiche
  • FEP- oder Halar® Beschichtung
  • Glimmerschutzscheibe
  • Doppelverglasung Typ 591D
  • Sonderkonstruktionen

Schnellübersicht

max. 400 barü
hitzebeständig bis 320 °C
für flüssige Medien
für gasförmige Medien
Nennweiten
DN 50 - 200
Sonderanfertigungen möglich
> 50 Dichtungswerkstoffe
Zubehör verfügbar

Querschnitt-
Zeichnung

Technische Zeichnung
Maße
DN 50 65 80 100 125 150 200
Baulänge (BL)²

DIN EN 558-1 FTF 2

Ausbaulänge (AL)

nach Auftragsbestätigung / Kundenzeichnung

Flanschmaße DIN EN 1092-1
Durchblick (D1)² 100 150 175 175 175 175 240
Durchblick (D2)² 55 70 83 107 132 159 207

2) Alle Maße werden – sofern konstruktiv möglich – gemäß Standard ausgeführt. Andernfalls gelten die Angaben aus der Auftragsbestätigung und der Kundenzeichnung.
Maße entsprechen der Nenndruckstufe PN 16, andere Druckstufen eventuell abweichend

Produktinformation

Durchfluss-Schauglas für Betriebsdrücke bis 400 barü mit Flanschanschlüssen nach DIN EN 1092-1.

Das Durchfluss-Schauglas Typ 591 mit 3 Sichtöffnungen als Schweißkonstruktion ist eine besonders robuste Ausführung unserer Durchfluss-Schaugläser.

Ein klarer Vorteil der dritten Sichtöffnung besteht darin, das durchströmende Medium auszuleuchten, um den Prozess optimal beobachten zu können. Zudem bietet die dritte Sichtöffnung die Möglichkeit, ein Mess- oder Kamerasystem zu integrieren.

Der Typ 591 ist für Betriebsdrücke bis zu 400 barü ausgelegt und lässt sich einfach zwischen Flanschen gemäß DIN EN 1092-1 installieren. Dank seiner Standard Baulängen nach DIN EN 558-1 eignet sich das Schauglas ideal für den nachträglichen Einbau in bestehende Anlagen.

Selbst bei größeren Nennweiten können mit dem Typ 591 hohe Betriebsdrücke realisiert werden.

Die Standardausführung mit Borosilikatglas ist für Betriebstemperaturen bis 280°C geeignet, mit einer zusätzlichen Glimmerschutzscheibe sogar 300 °C bzw. 320 °C in Kombination mit MAXOS® Sicherheitsschaugläsern nach DIN 7080.

Die Abdichtung der Armatur geschieht mit auf Ihre Bedürfnisse angepassten Flachdichtungen aus einer umfangreichen Materialpalette. Diese bietet neben den verbreiteten Faserstoffdichtungen auch anspruchsvollere Materialien, wie PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 und viele weitere Markendichtungen.
