Füllstandsanzeiger Typ 411 PN 40

Füllstandsanzeiger mit rückseitigen Anschweißstutzen

Google Rezensionen für aci24.com
Lieferzeit auf Anfrage

Füllstandsanzeiger mit rückseitigen Anschweißstutzen

Zertifizierte Qualität
Technische Daten
  • 140
  • 170
  • 220
  • 250
  • 300
  • 310
  • 350
  • 370
  • 400
  • 500
  • 600
  • 620
  • 700
  • 800
  • 930
  • 1000
  • 40
  • 80°C
  • 130°C
  • 150°C
  • 175°C
  • 180°C
  • 200°C
  • 243°C
  • 280°C

Schnellübersicht

max. 40 barü
hitzebeständig bis 280 °C
für flüssige Medien
für gasförmige Medien
Baulängen
140 - 1000 mm
Sonderanfertigungen möglich

Querschnitt-
Zeichnung

Technische Zeichnung
Maße
BL V S Verdeckte Sicht h kg
140 79 60 0 25 3,4
170 124 100 0 25 4,0
220 174 150 0 25 5,0
250 204 180 0 25 5,7
300 264 240 0 25 6,7
310 264 240 0 25 7,0
350 304 280 0 25 7,8
370 324 300 0 25 8,2
400 354 330 0 25 8,9
500 454 430 1x46 25 11,4
600 564 540 1x46 25 13,4
620 574 550 1x46 25 13,9
700 654 630 1x46 25 15,7
740 694 670 1x46 25 16,5
800 754 730 1x46 25 17,8
930 884 860 2x46 25 20,9
1000 954 930 3x46 25 22,8

Produktinformation

Der Niveauanzeiger Typ 411 dient als Flüssigkeitsanzeiger im Bypass zur zuverlässigen Füllstandskontrolle an Kesseln und Tanks. Der Anzeiger verfügt über eine eckige Flanschfassung mit zwei rückseitigen Ø 20 mm Anschweißstutzen.

Die Armatur ist mit einer Schauglasplatte aus hochwertigem Borosilikatglas gemäß DIN 7081 ausgestattet. Diese wird sicher zwischen Dichtungen eingefasst und fest verschraubt, um eine dauerhafte Dichtigkeit und hohe Druckbeständigkeit zu gewährleisten.

Standardmäßig wird das Schauglas Typ 411 aus rostfreiem Edelstahl 1.4571 (316Ti) gefertigt – ein Werkstoff, der sich durch hohe Korrosionsbeständigkeit und Langlebigkeit auszeichnet. Auf Anfrage ist die Ausführung auch in vielen weiteren Werkstoffen erhältlich, passend zu spezifischen Anforderungen und Anwendungen.

Die Abdichtung der Armatur geschieht mit auf Ihre Bedürfnisse angepassten Flachdichtungen aus einer umfangreichen Materialpalette. Diese bietet neben den verbreiteten Faserstoffdichtungen auch anspruchsvollere Materialien, wie PTFE (Teflon®), novaphit® MST-XP und KlingerSil® C4400.

Wichtiger Hinweis: Reflexschaugläser sind nicht mit Glimmerscheiben und Beschichtungen kombinierbar, da die schützende Glimmerschicht die für die Reflexion notwendige Lichtbrechung unterbindet.

  1. Schrauben
  2. Deckrahmen
  3. Glaspolster
  4. Schauglas
  5. Dichtung
  6. Grundrahmen
  7. Rohrstutzen
  8. Verschlussschrauben

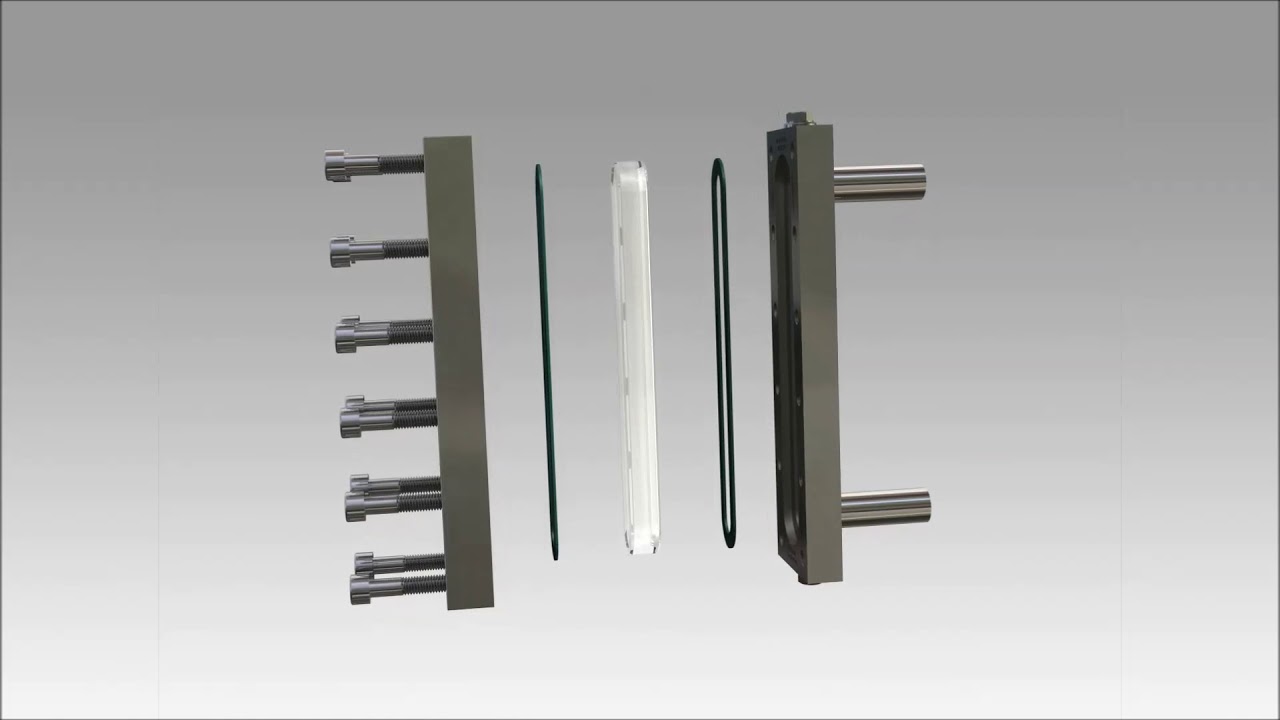

Explosionsansicht mit der Nummerierung der Einzelteile.
