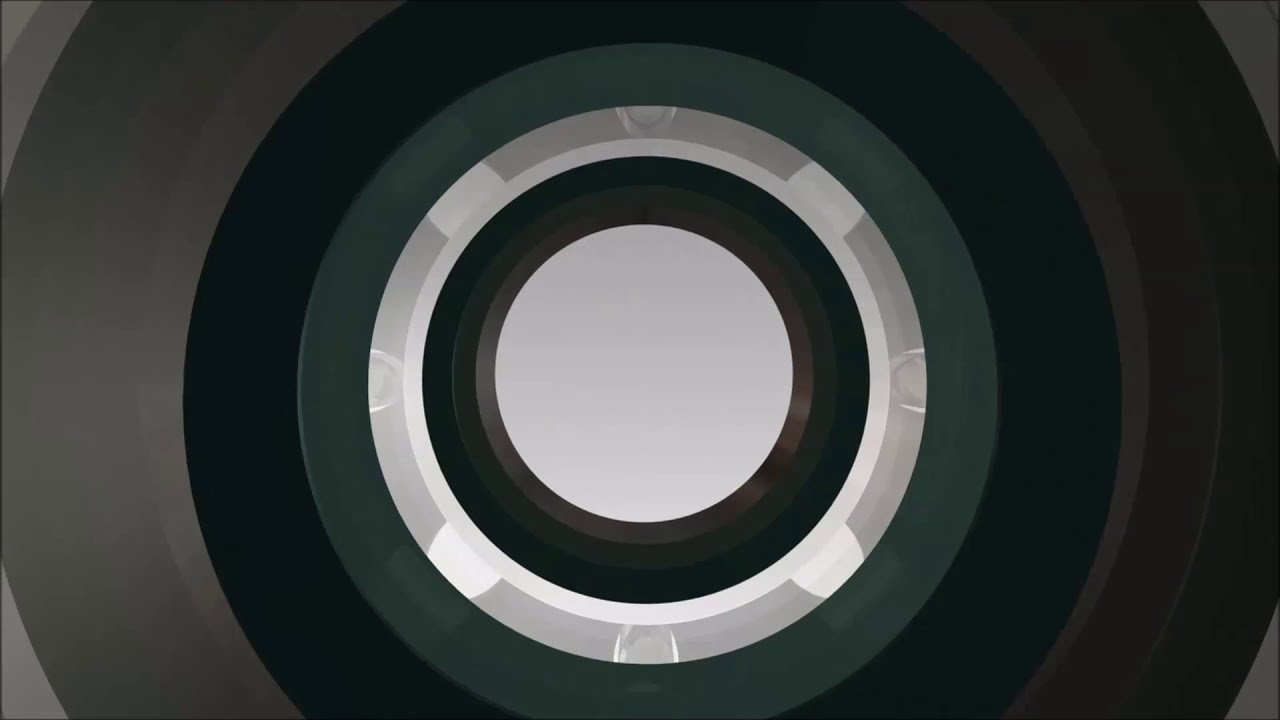

Wideo produktu Wideo produktu
Wizjer rurowy z pierścieniem szklanym do ciśnień roboczych do 16 barg z widocznością 360°
Wizjer rurowy z pierścieniem szklanym Typ 670 to szczególnie wytrzymała wersja naszych wizjerów rurowych.
Typ 670 jest przeznaczony do ciśnień roboczych do 16 barg i można go łatwo zainstalować pomiędzy kołnierzami zgodnie z DIN EN 1092-1. Dzięki kompaktowej konstrukcji wizjer idealnie nadaje się do późniejszego montażu w istniejących instalacjach – nawet w ciasnych przestrzeniach.
Nawet przy większych wymiarach nominalnych można przy zastosowaniu typu 670 osiągnąć ciśnienia robocze 16 barg i więcej.
Standardowe wykonanie ze szkła borokrzemianowego nadaje się do temperatur roboczych do 280 °C.
Uszczelnienie armatury odbywa się przy użyciu płaskich uszczelek dopasowanych do Państwa potrzeb, wykonanych z rozbudowanej gamy materiałów. Oferuje ona, oprócz powszechnie stosowanych uszczelek z włókniny, także bardziej zaawansowane materiały, takie jak PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 i wiele innych markowych uszczelek.
Jeżeli mają Państwo jeszcze wyższe wymagania ciśnieniowe przy jednoczesnym życzeniu uzyskania widoczności 360°, polecamy nasz model Typ 671.
| DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Di [mm] | 13 | 18 | 22 | 29 | 38 | 44 | 55 | 71 | 83 | 108 | 132 | 160 | 208 |
| DF [mm] | 40 | 45 | 58 | 68 | 78 | 88 | 102 | 122 | 138 | 158 | 188 | 212 | 268 |
| L [mm] | 134 | 134 | 134 | 134 | 144 | 144 | 146 | 148 | 148 | 158 | 158 | 164 | 164 |
| Waga [kg] | 1 | 3 | 3,5 | 4 | 6 | 7 | 9 | 11 | 13 | 15 | 19 | 24 | 33 |
| PS² [barg] | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| 2) Szkło borokrzemianowe hartowane | |||||||||||||
