Runde Schauglasarmatur Typ 317 PN 0 - Drucklos

Zum Ein- oder Aufschweißen ähnlich DIN 28120

Google Rezensionen für aci24.com
Lieferfähig ab Lager

Für drucklose Anwendungen bis max. 0,49 barü

Zertifizierte Qualität
Technische Daten
  • 50
  • 80
  • 100
  • 125
  • 150
  • 200
  • 300
  • 400
  • 0
  • 80°C
  • 130°C
  • 150°C
  • 175°C
  • 180°C
  • 200°C
  • 280°C
  • 300°C
  • 320°C
  • 400°C
  • Wischer SGW mit PTFE oder Silikon Wischerblatt
  • LED Leuchte, für Ex- und Nicht-Ex Bereiche
  • Sprühvorrichtung SVIII
  • FEP- oder Halar® Beschichtung
  • Glimmerschutzscheibe
  • Sonderkonstruktionen

Schnellübersicht

max. 0,49 barü
hitzebeständig bis 400 °C
für flüssige Medien
für gasförmige Medien
Nennweiten
DN 50 - 400
Sonderanfertigungen möglich
> 50 Dichtungswerkstoffe
Zubehör verfügbar

Querschnitt-
Zeichnung

Schematische Darstellung eines Bauteils mit Maßangaben (Di, Da, h1, h2).
Maße
DN 50 80 100 125 150 200 300 400
Da [mm] 140 165 190 215 240 290 370 450
Di [mm] 80 100 125 150 175 225 300 370
h1 [mm] 10 10 10 10 10 10 15 20
h2 [mm] 15 15 15 15 15 15 20 25
Gewicht [kg] 2,0 2,8 3,2 4,3 5,1 6,8 12,2 23,0

Produktinformation

Unsere runden Behälterschaugläser Typ 317 (PN 0) werden auf oder in eine Behälterwand geschweißt, um eine Beobachtung oder Beleuchtung des Behälterinneren zu ermöglichen. ACI-Behälterschaugläser vom Typ 317 wurden, basierend auf die DIN 28120, als leichte Ausführung für den drucklosen Betrieb ausgelegt. Dabei wird zwischen zwei hochwertigen Edelstahl-Flanschen und bewährten Qualitätsdichtungen ein Schauglas aus chemisch hoch-beständigem Borosilikatglas DIN 7080 (oder nach Kundenwunsch) eingespannt.

Der Typ 317 ist, anders als die Typen 318 und 320, nicht als druckhaltende Konstruktion, sondern als eine reine Sichtöffnung vorgesehen. Dadurch ist der Typ 317 deutlich leichter und flacher als andere handelsübliche Behälterschaugläser.

Trotz der geringeren Anforderungen werden unsere Behälterschaugläser des Typs 317 aus dem gleichen hochwertigen Edelstahl 1.4571 (316Ti) hergestellt, den unsere Kunden seit Jahren schätzen. Als Glasmaterial wird das in der Industrie bewährte Borosilikatglas nach DIN 7080 (oder nach Kundenwunsch) verwendet. Die Abdichtung der Armatur geschieht mit auf Ihre Bedürfnisse angepassten Flachdichtungen aus einer umfangreichen Materialpalette. Diese bietet neben den verbreiteten Faserstoffdichtungen auch anspruchsvollere Materialien, wie PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 und viele weitere Markendichtungen.

Sollte die maximale Einsatztemperatur von Borosilikatglas DIN 7080 einmal nicht Ihren Ansprüchen genügen, oder die Prozessbedingungen selbst für das hochresistente Borosilikatglas ein Problem darstellen, bietet eine eigens für die Armatur angepasste Glimmer-Schutzscheibe zusätzlichen Schutz vor Temperatur und Dampf. Vor aggresiven Chemikalien oder Laugen schützen FEP- oder Halar®-Beschichtungen das Borosilikatglas zusätzlich.

Wie auch andere unserer Schauglasarmaturen kann der Typ 317 auf Wunsch mit Scheibenwischer Typ SGW, Sprühvorrichtungen SVIII oder Leuchten ausgestattet werden.

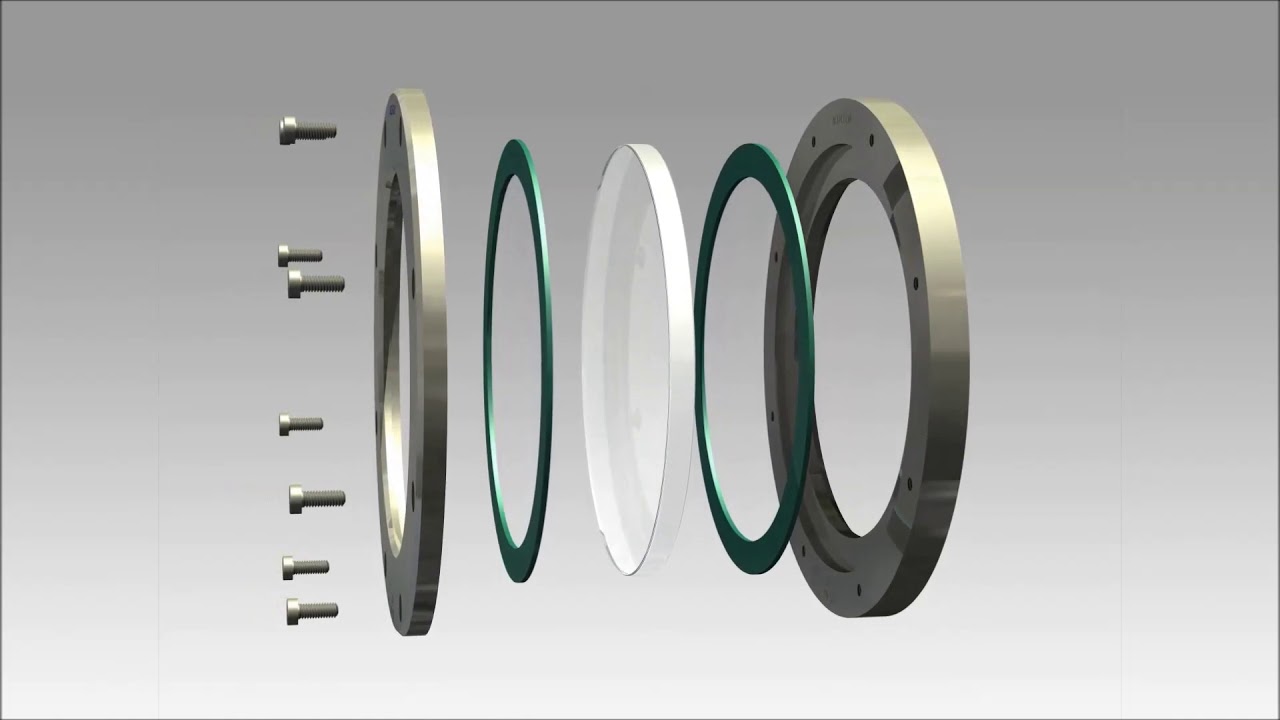

  1. Schrauben
