Behälterschauglas Typ 390 Frontalansicht
Behälterschauglas Typ_390 - PN 16 bis PN 320
Video | Behälterschauglas Typ 390V – ACI Industriearmaturen GmbH

Runde Schauglasarmatur Typ 390V PN 16 - Vakuum

mit Anschweißstutzen nach DIN EN 1092-1 Typ 11

Google Rezensionen für aci24.com
Lieferfähig ab Lager

Behälterschauglas für Vakuumanwendung

Zertifizierte Qualität
Technische Daten
  • 15
  • 20
  • 25
  • 32
  • 40
  • 50
  • 65
  • 80
  • 100
  • 125
  • 150
  • 200
  • 250
  • 300
  • 350
  • 16
  • 80°C
  • 130°C
  • 150°C
  • 175°C
  • 180°C
  • 200°C
  • LED Leuchte, für Ex- und Nicht-Ex Bereiche
  • FEP- oder Halar® Beschichtung
  • Sonderkonstruktionen

Schnellübersicht

-0,9 barü bis max. 16 barü
hitzebeständig bis 200 °C
für flüssige Medien
für gasförmige Medien
Nennweiten
DN 15 - 350
Sonderanfertigungen möglich
Zubehör verfügbar

Querschnitt-
Zeichnung

Technische Zeichnung eines Lagergehäuses mit Abmessungen.
Maße
PN DN Da [mm] Di [mm] A [mm] s [mm] Dichtringausführung Gewicht [kg]
16 15 95 17 21,3 2 D-Ring DIN 11851 1,6
20 105 22 26,9 2,3 D-Ring DIN 11851 2,3
25 115 28 33,7 2,6 D-Ring DIN 11851 2,7
32 140 37 42,4 2,6 D-Ring DIN 11851 4,0
40 150 43 48,3 2,6 O-Ring 4,4
50 165 54 60,3 2,9 O-Ring 5,3
65 185 70 76,1 2,9 D-Ring DIN 11851 6,5
80 200 83 88,9 3,2 D-Ring DIN 11851 8,4
100 220 107 114,3 3,6 D-Ring DIN 11851 9,8
125 250 132 139,7 4 D-Ring DIN 11851 13,3
150 285 160 168,3 4,5 O-Ring 17,1
PS 10¹ 200 340 207 219,1 6,3 O-Ring 25,1
PS 6¹ 250 405 260 273 6,3 O-Ring 37,4
300 460 310 323,9 7,1 O-Ring 49,3
350 520 340 355,6 8 O-Ring 70

1) max. Betriebsdruck 6 barü bzw. 10 barü bei diesen Nennweiten

Produktinformation

Unsere runden Behälterschaugläser Typ 390V sind für Vakuumanwendungen von -0,9 barü bis 16 barü ausgelegt. Sie werden auf einen Rohrstutzen oder in eine Behälterwand geschweißt, um eine Beobachtung oder Beleuchtung des Behälterinneren zu ermöglichen. Dabei wird zwischen zwei hochwertigen Edelstahl-Flanschen und bewährten Qualitätsdichtungen ein Schauglas aus chemisch hochbeständigem Borosilikatglas DIN7080 eingespannt.

Unsere Behälterschaugläser Typ 390V werden aus dem hochwertigen Edelstahl 1.4571 (316Ti) hergestellt, den unsere Kunden seit Jahren schätzen. Als Glasmaterial wird das in der Industrie bewährte Borosilikatglas nach DIN 7080 (oder nach Kundenwunsch) verwendet.

Die Abdichtung der Armatur geschieht mit auf Ihre Bedürfnisse angepassten D- oder O-Ring Dichtungen aus einer umfangreichen Materialpalette wie PTFE (Teflon®), NBR, Silikon, EPDM, FKM.

Vor aggresiven Chemikalien oder Laugen schützen FEP- oder Halar®-Beschichtungen das Borosilikatglas zusätzlich.

Wie auch andere unserer Schauglasarmaturen kann der Typ 390V auf Wunsch mit LED-Leuchten ausgestattet werden.

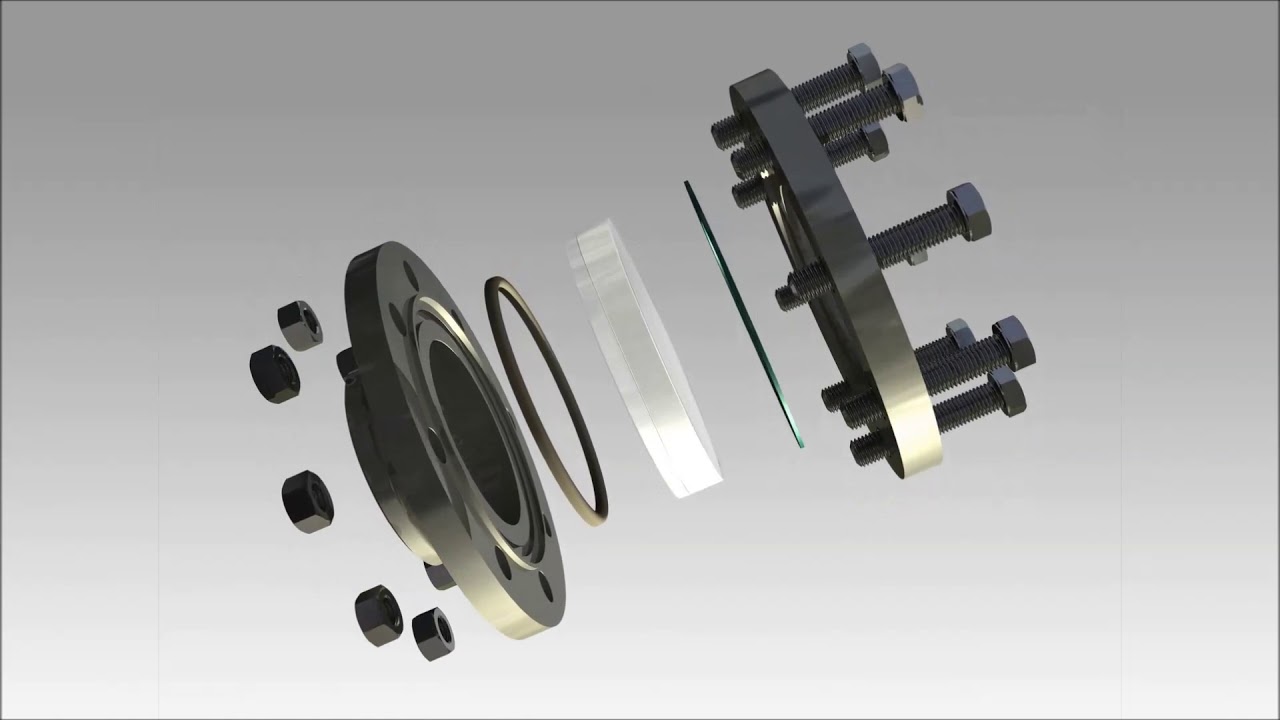

  1. Schrauben
  2. Deckflansch
  3. Glaspolster
  4. Schauglas
  5. Dichtring
  6. Grundflansch
  7. Muttern
Explodiertes Diagramm eines Flansches mit Schrauben, Dichtungen und Unterlegscheiben.
