Behälterschauglas Typ 390 Frontalansicht
Behälterschauglas Typ_390 - PN 16 bis PN 320
Edelstahl-Flansch mit Sichtfenster und Befestigungsschrauben.
Video | Behälterschauglas Typ 390 – ACI Industriearmaturen GmbH

Runde Schauglasarmatur Typ 390 PN 16/320

mit Anschweißenden nach DIN EN 1092-1 Typ 11

Google Rezensionen für aci24.com
Lieferfähig ab Lager

Behälterschauglas PN 16 | PN 40 | PN 63 | PN 100 | PN 160 | PN 250 | PN 320

Zertifizierte Qualität
Technische Daten
  • 15
  • 20
  • 25
  • 32
  • 40
  • 50
  • 65
  • 80
  • 100
  • 125
  • 150
  • 200
  • 250
  • 300
  • 350
  • 16
  • 40
  • 63
  • 100
  • 160
  • 250
  • 320
  • 80°C
  • 130°C
  • 150°C
  • 175°C
  • 180°C
  • 200°C
  • 280°C
  • 300°C
  • 320°C
  • 400°C
  • Wischer SGW mit PTFE oder Silikon Wischerblatt
  • LED Leuchte, für Ex- und Nicht-Ex Bereiche
  • FEP- oder Halar® Beschichtung
  • Glimmerschutzscheibe
  • Sonderkonstruktionen

Schnellübersicht

max. 320 barü
hitzebeständig bis 280 °C
für flüssige Medien
für gasförmige Medien
Nennweiten
DN 15 - 350
Sonderanfertigungen möglich
> 50 Dichtungswerkstoffe
Zubehör verfügbar

Produktinformation

Unsere runden Behälterschaugläser Typ 390 werden auf einen Rohrstutzen oder in eine Behälterwand geschweißt, um eine Beobachtung oder Beleuchtung des Behälterinneren zu ermöglichen. Dabei wird zwischen zwei hochwertigen Edelstahl-Flanschen und bewährten Qualitätsdichtungen ein Schauglas aus chemisch hochbeständigem Borosilikatglas DIN7080 eingespannt.

Unsere Behälterschaugläser Typ 390 werden aus dem hochwertigen Edelstahl 1.4571 (316Ti) hergestellt, den unsere Kunden seit Jahren schätzen. Als Glasmaterial wird das in der Industrie bewährte Borosilikatglas nach DIN 7080 (oder nach Kundenwunsch) verwendet.

Die Abdichtung der Armatur geschieht mit auf Ihre Bedürfnisse angepassten Flachdichtungen aus einer umfangreichen Materialpalette. Diese bietet neben den verbreiteten Faserstoffdichtungen auch anspruchsvollere Materialien, wie PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 und viele weitere Markendichtungen.

Sollte die maximale Einsatztemperatur von Borosilikatglas DIN 7080 einmal nicht Ihren Ansprüchen genügen, oder die Prozessbedingungen selbst für das hochresistente Borosilikatglas ein Problem darstellen, bietet eine eigens für die Armatur angepasste Glimmer-Schutzscheibe zusätzlichen Schutz vor Temperatur und Dampf. Vor aggresiven Chemikalien oder Laugen schützen FEP- oder Halar®-Beschichtungen das Borosilikatglas zusätzlich.

Wie auch andere unserer Schauglasarmaturen kann der Typ 390 auf Wunsch mit Scheibenwischer Typ SGW und Leuchten ausgestattet werden.

  1. Schrauben
  2. Deckflansch
  3. Glaspolster
  4. Schauglas
  5. Dichtung
  6. Grundflansch
  7. Muttern

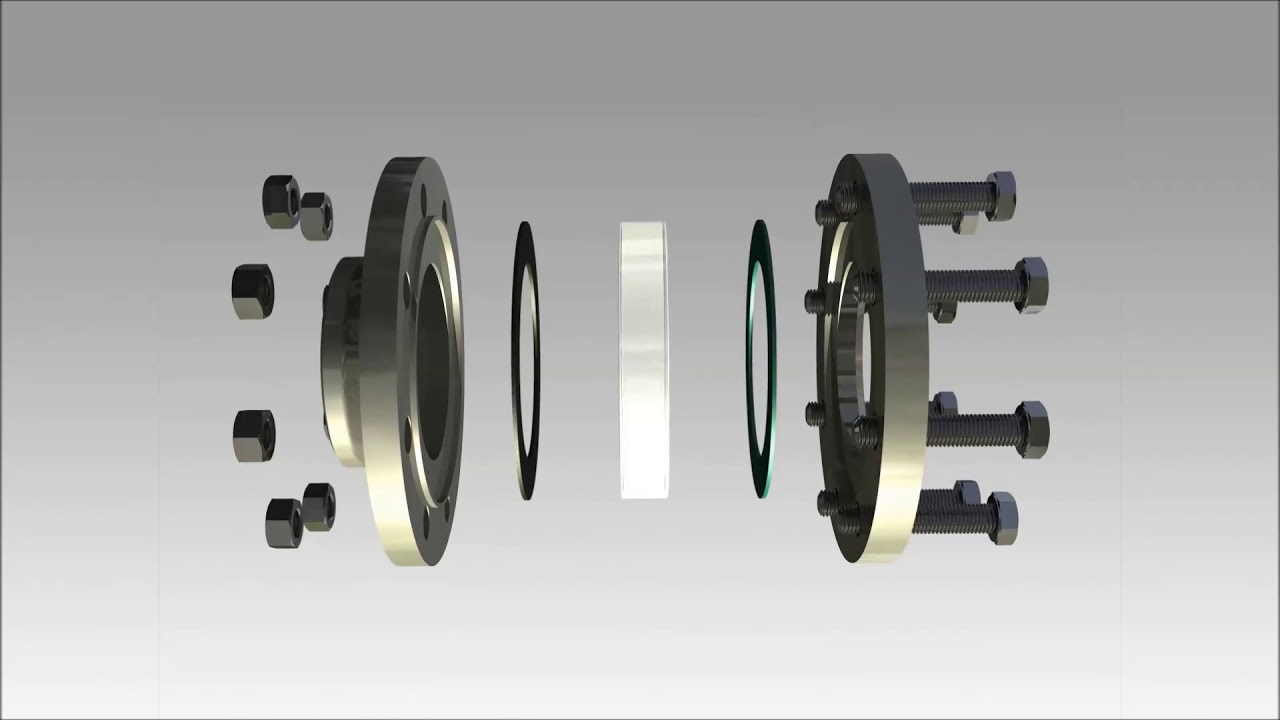

Typ 390 - Explosionsgrafik
