Schrägansicht eines Längsförmigen Behälterschauglases aus Edelstahl mit Transparentem Borosilikatglas und für Betriebsdrücke bis max. 3 barü.
Frontansicht eine Längsförmigen Behälterschauglases aus Edelstahl mit Transparentem Borosilikatglas für Betriebsdrücke bis max. 3 barü.
Drei Aufrecht nebeneinander stehende Füllstandsanzeiger aus Edelstahl für Betriebsdrücke bis 3 bar

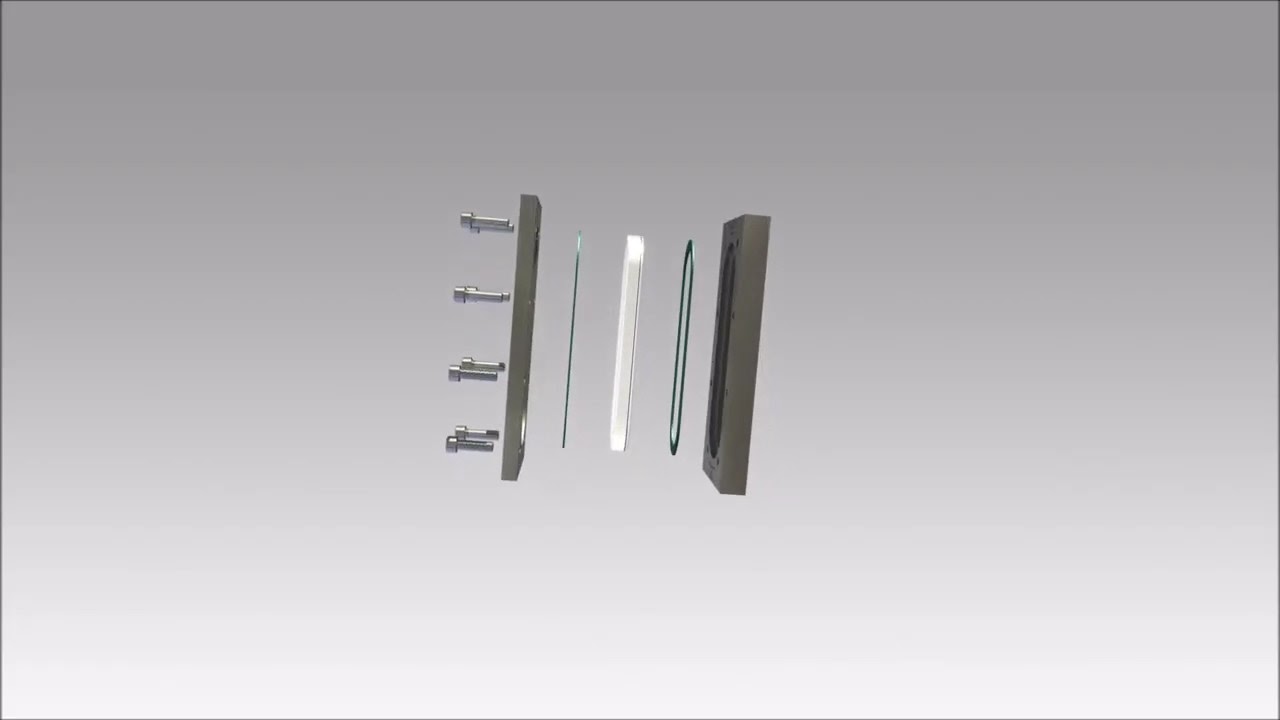

Video | Rechteckige Behälter-Schauglasarmatur Typ 334 - PN3 – ACI Industriearmaturen GmbH

Längs-Schauglasarmatur Typ 334 PN 3

Zum Ein- oder Aufschweißen

Google Rezensionen für aci24.com
Lieferzeit auf Anfrage

Füllstandsanzeiger für Betriebsdrücke bis 3 barü

Zertifizierte Qualität
Technische Daten
  • 270
  • 340
  • 410
  • 480
  • 550
  • 620
  • 690
  • 760
  • 3
  • 80°C
  • 130°C
  • 150°C
  • 175°C
  • 180°C
  • 200°C
  • 280°C
  • 300°C
  • 400°C
  • FEP- oder Halar® Beschichtung
  • Glimmerschutzscheibe
  • Hochtemperaturausführung
  • Nahezu totraumfreie Ausführung
  • Sonderkonstruktionen

Schnellübersicht

max. 3 barü
hitzebeständig bis 280 °C
für flüssige Medien
für gasförmige Medien
Baulängen
270 - 760 mm
Sonderanfertigungen möglich
> 50 Dichtungswerkstoffe
Zubehör verfügbar

Querschnitt-
Zeichnung

Längsschauglas Typ 334 Zeichnung
Maße
BL [mm] 270 340 410 480 550 620 690 760
SL [mm] 200 270 340 410 480 550 620 690
Gewicht [kg] 7,4 9,0 10,6 12,2 13,8 15,4 17,0 18,6

Produktinformation

Das ACI Behälterschauglas Typ 334 ist eine leichte Ausführung, die bei eher geringem Betriebsdruck bis max. 3 barü eine gegenüber unserem Typ 330 deutlich vergrößerte Sichtöffnung bietet. Durch diese Bauweise verbindet der Typ 334 die Funktionen unserer runden Behälterschaugläser wie dem Typ 318 und unseren Füllstandsanzeigen für Behälterwandmontage Typ 330.

Die Armatur ist mit einer Schauglasplatte aus hochwertigem Borosilikatglas ähnlich DIN 7081 (oder nach Kundenwunsch) ausgestattet. Diese wird sicher zwischen Dichtungen eingefasst und fest verschraubt, um eine dauerhafte Dichtigkeit und hohe Druckbeständigkeit zu gewährleisten.

Standardmäßig wird das Schauglas Typ 334 aus rostfreiem Edelstahl 1.4571 (316Ti) gefertigt – ein Werkstoff, der sich durch hohe Korrosionsbeständigkeit und Langlebigkeit auszeichnet. Auf Anfrage ist die Ausführung auch in vielen weiteren Werkstoffen erhältlich, passend zu spezifischen Anforderungen und Anwendungen.

Die Abdichtung der Armatur geschieht mit auf Ihre Bedürfnisse angepassten Flachdichtungen aus einer umfangreichen Materialpalette. Diese bietet neben den verbreiteten Faserstoffdichtungen auch anspruchsvollere Materialien, wie PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 und viele weitere Markendichtungen.

Sollte die maximale Einsatztemperatur von Borosilikatglas DIN 7081 einmal nicht Ihren Ansprüchen genügen, oder die Prozessbedingungen selbst für das hochresistente Borosilikatglas ein Problem darstellen, bietet eine eigens für die Armatur angepasste Glimmer-Schutzscheibe zusätzlichen Schutz vor Temperatur und Dampf. Vor aggresiven Chemikalien oder Laugen schützen FEP- oder Halar®-Beschichtungen das Borosilikatglas zusätzlich.

  1. Schrauben
  2. Deckrahmen
  3. Glaspolster
  4. Schauglas
  5. Dichtung
  6. Grundrahmen
Typ 334 - Explosionsgrafik
