Runde Schauglasarmatur Typ 318V - Vakuum - PN 2,5

Zum Ein- oder Aufschweißen ähnlich DIN 28120

Google Rezensionen für aci24.com
Lieferfähig ab Lager

Leichte Ausführung für Vakuum

Zertifizierte Qualität
Technische Daten
  • 50
  • 80
  • 100
  • 125
  • 150
  • 200
  • 300
  • 2,5
  • 80°C
  • 130°C
  • 150°C
  • 175°C
  • 180°C
  • 200°C
  • LED Leuchte, für Ex- und Nicht-Ex Bereiche
  • Sprühvorrichtung SVIII
  • FEP- oder Halar® Beschichtung
  • Sonderkonstruktionen

Schnellübersicht

-0,9 barü bis 2,5 barü
hitzebeständig bis 200 °C
für flüssige Medien
für gasförmige Medien
Nennweiten
DN 50 - 300
Sonderanfertigungen möglich
Sonder Dichtungswerkstoffe möglich
Zubehör verfügbar

Querschnitt-
Zeichnung

Runde Schaugläser zum Einschweißen
Maße
DN 50 80 100 125 150 200 300
Da [mm] 150 175 200 220 250 300 400
Di [mm] 80 100 125 150 175 225 305
h1 [mm] 12 14 14 16 16 16 20
h2 [mm] 24 24 24 24 24 24 24
Gewicht [kg] 3,4 4,8 5,7 6,6 8,3 10,8 20,8

Produktinformation

Unsere runden Behälterschaugläser Typ 318V werden auf oder in Behälterwänden geschweißt, um eine Beobachtung oder Beleuchtung des Behälterinneren zu ermöglichen. ACI Behälterschaugläser des Typs 318V wurden basierend auf DIN 28120 für Vakuumanwendungen bis -0,9 barü und für einem Betriebsdruck von 2,5 barü ausgelegt. Dabei wird zwischen zwei hochwertigen Edelstahl-Flanschen und bewährten Qualitätsdichtungen ein Schauglas aus chemisch hochbeständigem Borosilikatglas DIN 7080 (oder nach Kundenwunsch) eingespannt. Die Vakuumabdichtung erfolgt medienseitig über Dichtringe.

Gegenüber der in der DIN 28120 vorgesehenen Bauweise ist unser Typ 318V deutlich flacher und leichter. Mit den, speziell für Vakuumanwendungen, ausgelegten Dichtungen stellt der Typ 318V eine kosteneffiziente Alternative für geringe Betriebsdrücke dar und füllt daher perfekt den Anwendungsbereich zwischen unserem Typ 317 für den drucklosen Betrieb und der solideren Variante Typ 320 für Betriebsdrücke bis 16 barü.

Trotz der geringeren Anforderungen, im Vergleich zur DIN 28120, werden unsere Behälterschaugläser vom Typ 318V aus dem gleichen hochwertigen Edelstahl 1.4571 (316Ti) hergestellt, den unsere Kunden seit Jahren schätzen. Als Glasmaterial wird das in der Industrie bewährte Borosilikatglas nach DIN 7080 verwendet. Die Abdichtung der Armatur geschieht mit, auf Vakuumanwendungen abgestimmten, Dichtringen nach DIN 11851 oder O-Ringen aus einer umfangreichen Materialpalette, wie PTFE (Teflon®), NBR, HNBR, FKM, FFKM, PEEK, EPDM oder Silikon.

Sollte das Borosilikatglas DIN 7080 einmal nicht Ihren Ansprüchen genügen, oder die Prozessbedingungen selbst für das hochresistente Borosilikatglas ein Problem darstellen, bieten wir für aggresive Chemikalien oder Laugen FEP- oder Halar®-Beschichtungen an.

Wie auch andere unserer Schauglasarmaturen kann der Typ 318V auf Wunsch mit Scheibenwischer Typ SGW, Sprühvorrichtungen SVIII oder Leuchten ausgestattet werden.

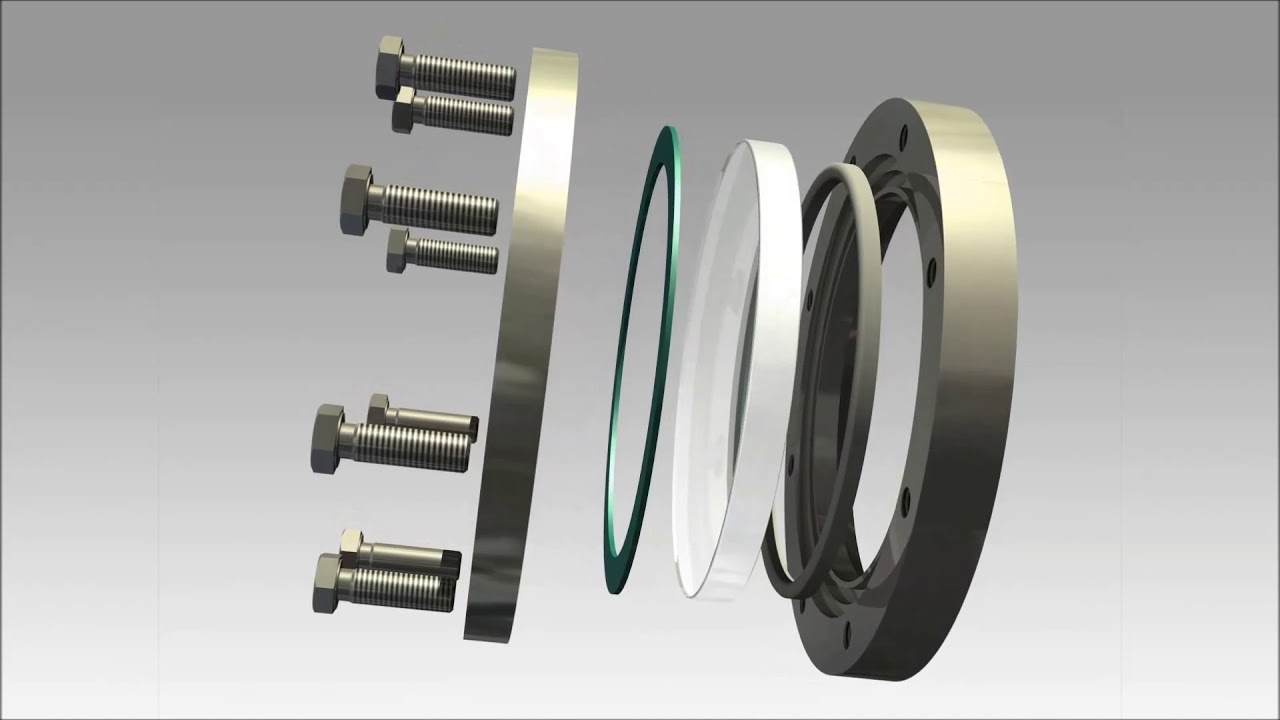

  1. Schrauben
  2. Deckflansch
  3. Glaspolster
  4. Schauglas
  5. Dichtung
  6. Grundflansch
