Zwischenflansch-Ausführung für Flansche nach DIN EN 1092-1
Zwischenflansch-Rohrschauglas DIN
Unverbindlich • Antwort i. d. R. innerhalb von 24 h

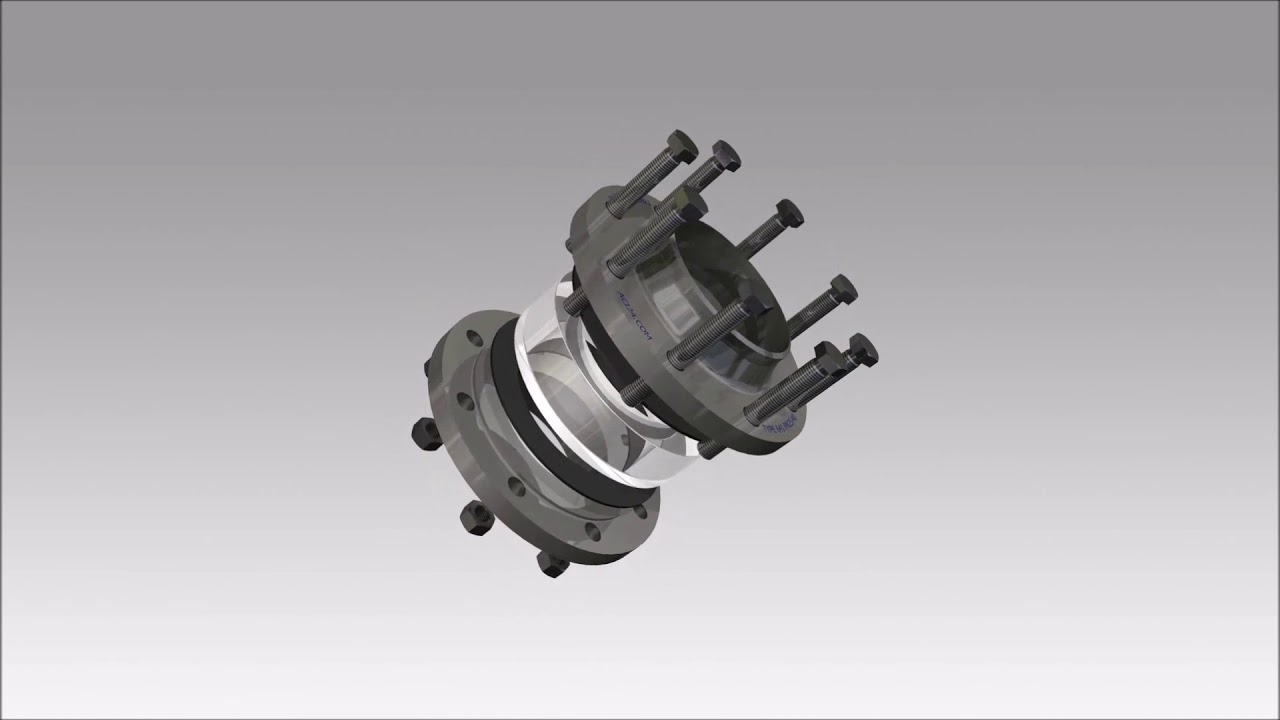

Das Glasring-Rohrschauglas vom Typ 641 ist eine kompakte Zwischenflansch-Ausführung für Flanschverbindungen nach DIN EN 1092-1. Es ermöglicht die 360°-Sichtkontrolle von flüssigen und gasförmigen Medien direkt in Rohrleitungssystemen und ist für industrielle Anwendungen mit erhöhten Betriebsdrücken ausgelegt.
Der transparente Glasring erlaubt eine vollständige Rundumsicht auf das Medium. Dadurch können Füllung, Strömung, Durchfluss, Farbe, Trübung und Prozesszustand direkt im laufenden Prozess visuell beurteilt werden.
Der Typ 641 deckt die Nenndruckstufen PN 25 und PN 40 ab. Je nach Nennweite, Werkstoff und Ausführung sind Betriebsdrücke bis max. 40 barü möglich. Die kurze Zwischenflansch-Bauform ermöglicht eine platzsparende Montage zwischen zwei Flanschen und kann auch für die nachträgliche Integration in bestehende Anlagen genutzt werden.
Das Glasring-Rohrschauglas vom Typ 641 ist für anspruchsvollere Druckbereiche in Rohrleitungssystemen mit DIN-Flanschverbindungen ausgelegt. Die Standardausführung besteht aus thermisch vorgespanntem Borosilikatglas und verbindet eine hohe optische Transparenz mit der erforderlichen Stabilität für Betriebsbedingungen bis PN 25/40.
Wenn vorhandene Flanschabstände oder bauliche Vorgaben von der Standardausführung abweichen, sind Sonderkonstruktionen möglich. Dadurch kann Typ 641 an projektspezifische Einbausituationen angepasst werden.
Die Abdichtung erfolgt über anwendungsspezifisch ausgewählte Flachdichtungen. Die Auswahl von Dichtungswerkstoff und Ausführung richtet sich nach Medium, Druck, Temperatur und den jeweiligen Einbaubedingungen.
Das Glasring-Rohrschauglas vom Typ 641 wird in Rohrleitungssystemen eingesetzt, in denen eine kompakte Sichtkontrolle bei erhöhten Betriebsdrücken erforderlich ist. Mit den Nenndruckstufen PN 25 und PN 40 eignet sich die Armatur für anspruchsvollere Prozessbedingungen als einfache Niederdruck-Schaugläser.
Durch die kurze Zwischenflansch-Bauform kann Typ 641 direkt zwischen Flanschen nach DIN EN 1092-1 montiert werden. Der transparente Glasring ermöglicht dabei eine 360°-Sicht auf das Medium und die Kontrolle von Füllung, Strömung, Durchfluss, Farbe, Trübung oder Schaumbildung im laufenden Betrieb.
Typische Einsatzbereiche sind chemische und verfahrenstechnische Anlagen, Apparatebau, Energie- und Versorgungstechnik, Wasser- und Abwassertechnik sowie industrielle Rohrleitungssysteme mit erhöhten Anforderungen an Druckbeständigkeit und kompakte Bauweise.
| DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Di [mm] | 14 | 18 | 22 | 29 | 38 | 44 | 55 | 71 | 83 | 108 | 132 |
| Da [mm] | 40 | 45 | 58 | 68 | 79 | 88 | 102 | 122 | 138 | 158 | 188 |
| Gew.² ⁴ | 0,13 | 0,16 | 0,27 | 0,36 | 0,46 | 0,56 | 0,71 | 0,94 | 1,16 | 1,27 | 1,71 |
| Gew.³ ⁴ | 0,07 | 0,08 | 0,13 | 0,18 | 0,22 | 0,27 | 0,34 | 0,46 | 0,56 | 0,62 | 0,83 |
| PS ² ⁵ | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 25 | 25 | 25 | 20 |
| PS ³ ⁵ | 25 | 25 | 25 | 25 | 20 | 20 | --- | --- | --- | --- | --- |
| ²Borosilikatglas ³Acrylglas ⁴Gewicht in [kg] für L = 50 mm ⁵max. Betriebsdruck in [barü] Andere Werkstoffe, Größen, Baulängen und Flanschstandards auf Anfrage | |||||||||||
Das Glasring-Rohrschauglas vom Typ 641 ist für die visuelle Prozess- und Durchflusskontrolle in Rohrleitungssystemen mit DIN-Flanschverbindungen ausgelegt. Es eignet sich für flüssige und gasförmige Medien und ist für Anwendungen mit erhöhten Betriebsdrücken bis max. 40 barü vorgesehen.
Der Typ 641 wird als Zwischenflansch-Ausführung zwischen Flanschen nach DIN EN 1092-1 montiert. Dadurch kann die Armatur kompakt in bestehende DIN-Flanschverbindungen integriert werden.
Der Typ 641 deckt die Nenndruckstufen PN 25 und PN 40 ab. Je nach Nennweite, Werkstoff und Ausführung sind Betriebsdrücke bis max. 40 barü möglich. Bei größeren Nennweiten oder abweichenden Werkstoffen kann der zulässige Betriebsdruck niedriger ausfallen.
Das Glasring-Rohrschauglas vom Typ 641 ist in den Nennweiten DN 10 bis DN 125 erhältlich. Andere Größen, Baulängen und Flanschstandards sind auf Anfrage möglich.
Die Glasring-Ausführung kombiniert eine kompakte Zwischenflansch-Bauform mit vollständiger 360°-Sicht auf das Medium. Beim Typ 641 ist diese Bauform für erhöhte Betriebsdrücke bis max. 40 barü ausgelegt und eignet sich damit für anspruchsvollere Prozessbedingungen.
