Metallflansch mit Glasrohr und Schrauben.
Fäßchen mit Edelstahl-Rahmen und gläserner Mitte.
Zwei Edelstahl-Glasdurchsichtige Flansche mit Schrauben.

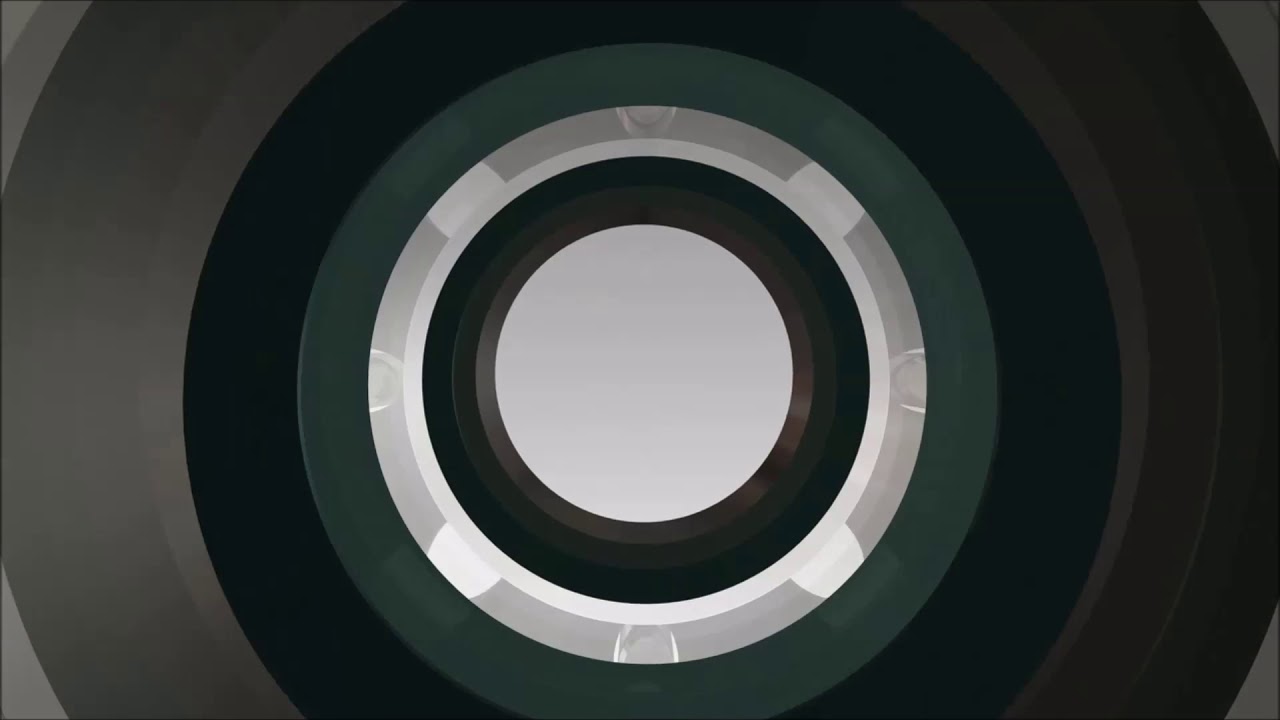

Video | Durchflussschauglas Typ 671 – ACI Industriearmaturen GmbH

Rohrschauglas Typ 671 PN 25/40

Zwischenflansch-Ausführung für Flansche nach DIN EN 1092-1

Google Rezensionen für aci24.com
Lieferzeit auf Anfrage

Rohrschauglas für Betriebsdrücke bis max. 40 barü

Zertifizierte Qualität
Technische Daten
  • 10
  • 15
  • 20
  • 25
  • 32
  • 40
  • 50
  • 65
  • 80
  • 100
  • 125
  • 150
  • 25
  • 40
  • 80°C
  • 130°C
  • 150°C
  • 175°C
  • 180°C
  • 200°C
  • 280°C

Schnellübersicht

max. 40 barü
hitzebeständig bis 280 °C
für flüssige Medien
für gasförmige Medien
Nennweiten
DN 10 - 150
Sonderanfertigungen möglich
> 50 Dichtungswerkstoffe

Querschnitt-
Zeichnung

Technische Zeichnung
Maße
DN 10 15 20 25 32 40 50 65 80 100 125 150

Di [mm]

13 18 23 29 38 44 55 71 83 108 132 160

DF [mm]

40 45 58 68 78 88 102 122 138 162 188 218

L [mm]

134 134 134 134 144 144 146 148 148 158 174 174

Gew. [kg]

1 3 3,5 4 6 7 9 11 13 15 19 24
PS³ [barü] 40 40 40 40 40 40 40 25 25 25 20 20

Außendurchmesser, Lochkreis und Bohrungen nach DIN 1092-1
3) Borosilkatglas gehärtet

Produktinformation

Glasring-Rohrschauglas für Betriebsdrücke bis 40 barü mit 360° Rundumsicht

Das Glasring-Rohrschauglas Typ 671 ist eine besonders robuste Ausführung unserer Rohrschaugläser.

Der Typ 671 ist für Betriebsdrücke bis zu 40 barü ausgelegt und lässt sich einfach zwischen Flanschen gemäß DIN EN 1092-1 installieren. Dank seiner kompakten Bauform eignet sich das Schauglas ideal für den nachträglichen Einbau in bestehende Anlagen – auch bei beengten Platzverhältnissen.

Selbst bei größeren Nennweiten können mit dem Typ 671 Betriebsdrücke von 20 barü realisiert werden.

Die Standardausführung mit Borosilikatglas ist für Betriebstemperaturen bis 280°C geeignet.

Die Abdichtung der Armatur geschieht mit auf Ihre Bedürfnisse angepassten Flachdichtungen aus einer umfangreichen Materialpalette. Diese bietet neben den verbreiteten Faserstoffdichtungen auch anspruchsvollere Materialien, wie PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 und viele weitere Markendichtungen.

  1. Schrauben
  2. Flansch
  3. Dichtung
  4. Glasring-Rohrschauglas Typ 641
  5. Dichtung
  6. Flansch
Explosionszeichnung eines mechanischen Bauteils mit Schrauben, Dichtungen und einem zentralen Element.
