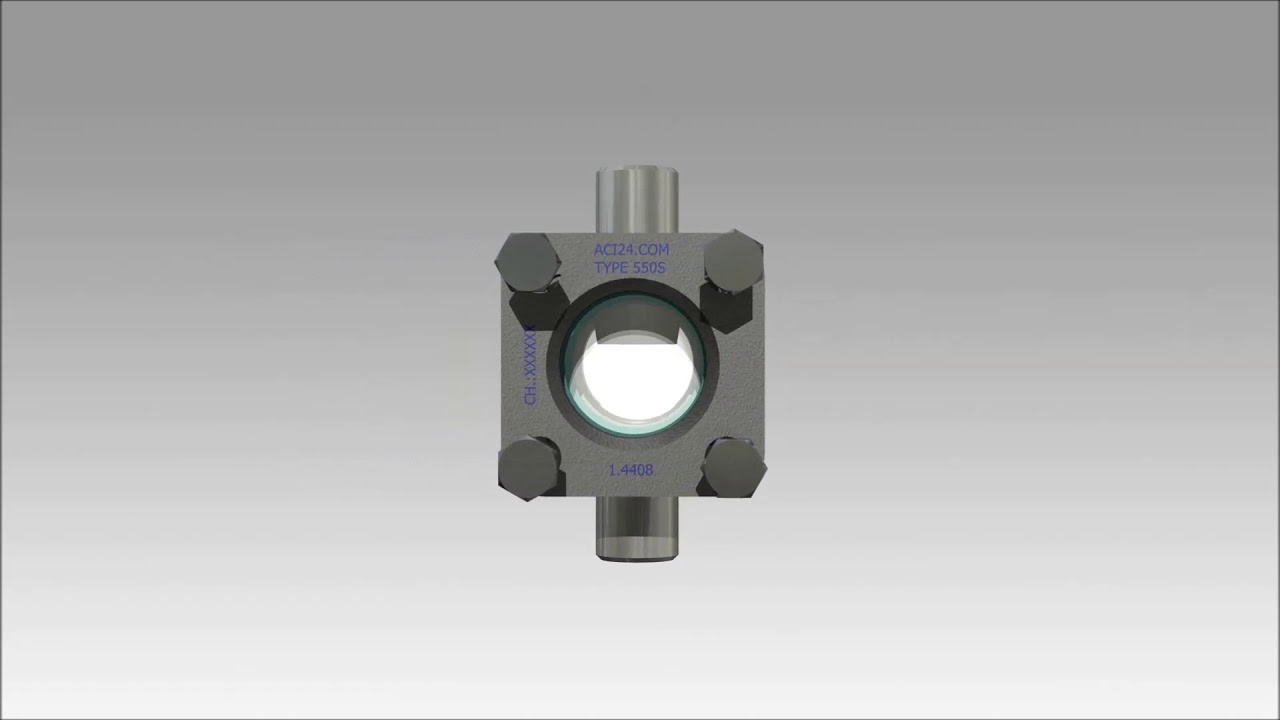

Typ 550S - Frontansicht
Video | Durchflussschauglas Typ 550S – ACI Industriearmaturen GmbH

Durchfluss-Schauglas Typ 550S PN 10/40

Mit Schweißenden

Google Rezensionen für aci24.com
Lieferzeit auf Anfrage

Durchfluss-Schauglas PN 16 | PN 25 | PN 40

Zertifizierte Qualität
Technische Daten
  • 15
  • 20
  • 32
  • 40
  • 16
  • 25
  • 40
  • 80°C
  • 130°C
  • 150°C
  • 175°C
  • 180°C
  • 200°C
  • 280°C
  • 300°C
  • Glimmerschutzscheibe
  • PTFE Rotor

Schnellübersicht

max. 40 barü
hitzebeständig bis 300 °C
für flüssige Medien
für gasförmige Medien
Nennweiten
DN 15 - 40

Querschnitt-
Zeichnung

Technische Zeichnung
Maße
DN 15 20 25 32 40
AD 22 28 34 42 49
BL 100 100 120 120 160
D1 32 32 48 48 65

Produktinformation

Das ACI Durchflussschauglas Typ 550S ist ein robustes Schauglas für industrielle Anwendungen. Das Gehäuse wird aus hochwertigem Edelstahlguss 1.4408 gefertigt, was eine ausgezeichnete Korrosionsbeständigkeit sowie hohe mechanische Festigkeit gewährleistet. Die Ausführung ist mit Anschweißenden konzipiert und erlaubt die visuelle Überwachung von Medien in Rohrleitungen unter Betriebsdruck.

Der Typ 550S wird in Anlehnung an DIN 11869 (ehemals DIN 3237) mit Anschweißenden gefertigt.

Dichtungssystem:
Die Abdichtung erfolgt über bewährte Flachdichtungen führender Hersteller, u. a.:

  • Frenzelit novaphit® MST-XP
  • KlingerSil® C4400
  • PTFE
  • FKM

Für erhöhte thermische Belastungen können die Schauglasscheiben mit folgenden Schutzschichten ausgestattet werden:

  • Glimmerschutzscheibe
Produktbild
