Rohrschauglas Typ 620 PN 10/16

mit Flanschanschlüssen nach DIN EN 1092-1

Google Rezensionen für aci24.com
Lieferfähig ab Lager

Rohrschauglas für Betriebsdrücke bis max. 16 barü

Zertifizierte Qualität
Technische Daten
  • 15
  • 20
  • 25
  • 32
  • 40
  • 50
  • 65
  • 80
  • 100
  • 125
  • 150
  • 200
  • 250
  • 300
  • 10
  • 16
  • 80°C
  • 130°C
  • 150°C
  • 175°C
  • 180°C
  • 200°C
  • 280°C
  • 300°C
  • Sonderbaulängen
  • Schlagschutzmantel aus PETg
  • Schlagschutzmantel aus Lochblech

Schnellübersicht

max. 16 barü
hitzebeständig bis 300 °C
für flüssige Medien
für gasförmige Medien
Nennweiten
DN 15 - 300
Sonderanfertigungen möglich
> 50 Dichtungswerkstoffe
Zubehör verfügbar

Querschnitt-
Zeichnung

Rohrschauglas Typ 620 Zeichnung
Maße
DN 15 20 25 32 40 50 65 80 100 125 150 200 250⁴ 300⁴
K [mm] 65 75 85 100 110 125 145 160 180 210 240 295 350 410
DF [mm] 41 54 64 74 84 98 118 134 154 184 208 264 320 370
D [mm] 95 105 115 145 150 175 195 200 225 250 295 345 400 460
PS [barü] 16 16 16 16 16 16 10 10 10 8 7 5 4 4
Bohrungsanzahl und Durchmesser gemäß DIN EN 1092-1 - PN10/16 (ab der Nennweite DN 200 nur PN 10)
4) Sonderbauform, nur auf vorherige Anfrage. Andere Größen, Baulängen und Flanschstandards auf Anfrage

Produktinformation

Das ACI Rohrschauglas Typ 620 bietet durch einen Borosilikatglaszylinder eine vollständige 360°-Sicht auf das Prozessmedium. Eingefasst zwischen zwei hochwertigen Flanschen aus Edelstahl oder Stahl, ermöglicht es eine umfassende visuelle Kontrolle Ihrer Anlage.

Die Standardausführung ist mit Flanschen aus Edelstahl 1.4571 (316Ti) ausgestattet – einem Material, das sich durch hervorragende Korrosionsbeständigkeit und Langlebigkeit in industriellen Anwendungen bewährt hat. Für weniger anspruchsvolle Einsatzbereiche steht optional auch eine Variante mit Flanschen aus P265GH zur Verfügung. Darüber hinaus können Sonderwerkstoffe wie Hastelloy®, Duplexstähle oder andere Hochleistungslegierungen auf Anfrage realisiert werden.

Das Glasrohr besteht aus industriell erprobtem Borosilikatglas 3.3 gemäß DIN ISO 3585. Es überzeugt durch hohe Temperatur- und Chemikalienbeständigkeit sowie sehr gute optische Eigenschaften.

Die Abdichtung erfolgt mit individuell auswählbaren Flachdichtungen aus einer breiten Materialpalette – von klassischen Faserstoffdichtungen bis hin zu hochwertigen Spezialmaterialien wie PTFE (Teflon®), NBR, novaphit® MST-XP oder KlingerSil® C4400. So kann die Dichtung optimal auf Medium, Temperatur und Druck abgestimmt werden.

In Nennweiten bis DN 50 ist das Rohrschauglas Typ 620 für Betriebsdrücke bis zu 16 barü ausgelegt.

Dank der präzisen Abstimmung von Flansch, Dichtung und Glas ist die Armatur nahezu totraumfrei und somit auch für hygienisch anspruchsvolle Prozesse geeignet.

Für Anlagenbereiche mit erhöhter mechanischer Gefährdung – z. B. bei Einbau unter Laufstegen – empfehlen wir optional erhältliche Schlagschutzmäntel. Diese schützen das Glasrohr zuverlässig vor herabfallenden Gegenständen und minimieren das Risiko ungeplanter Ausfälle oder Schäden.

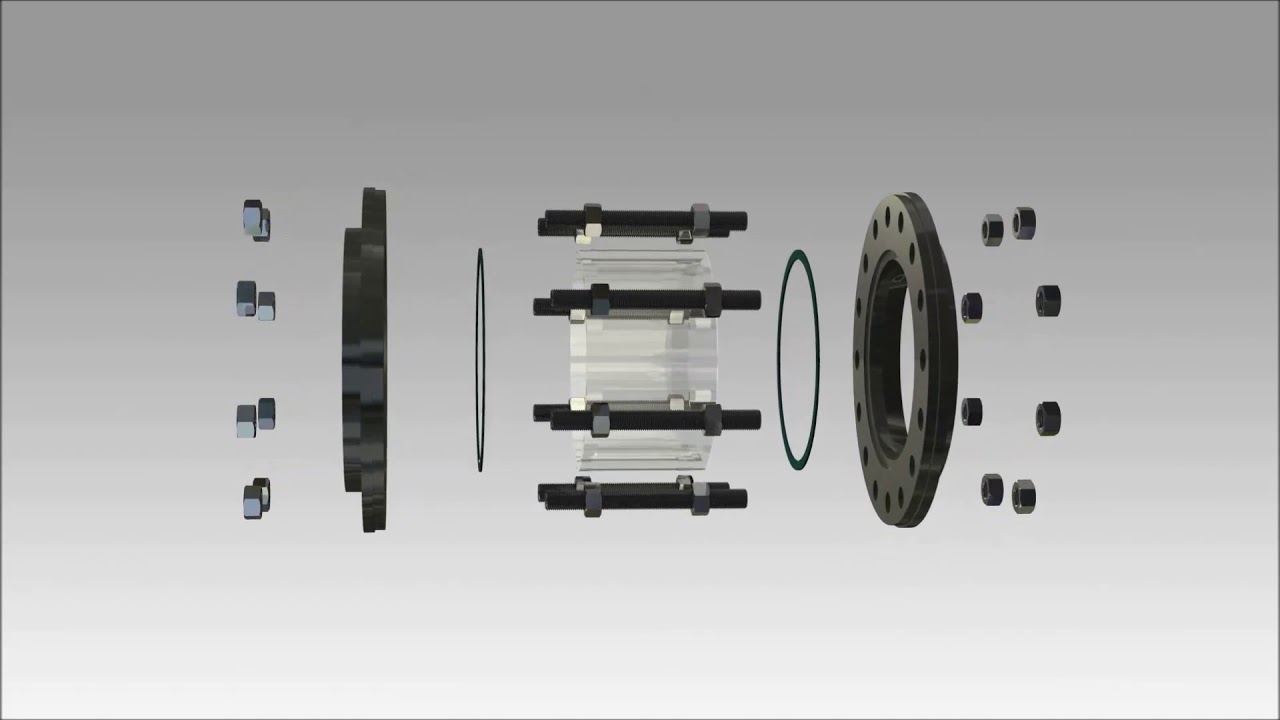

  1. Muttern
  2. Flansch
  3. Gewindestange
  4. Borosilikatglaszylinder
  5. Dichtung
Rohrschauglas Typ 620 Aufbau
