Frontansicht eines Durchfluss-Schauglases mit Schweißenden aus Edelstahl für Betriebsdrücke bis max. 63 barü.
Typ 531 - Schrägansicht
Collage von drei nebeneinanderstehenden Durchflussschaugläsern aus Edelstahl mit Schweißenden für Betriebsdrücke bis max. 63 barü.

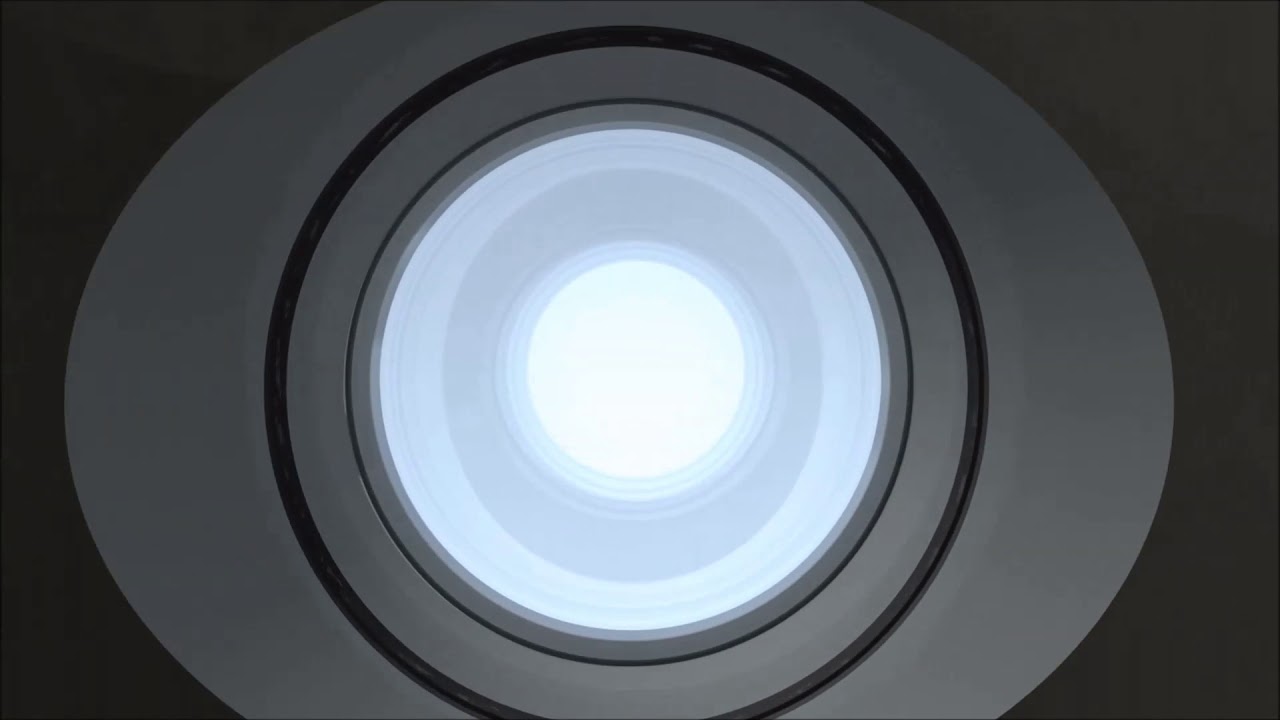

Video | Durchflussschauglas Typ 531 – ACI Industriearmaturen GmbH

Durchfluss-Schauglas Typ 531 PN 10/63

Durchfluss-Schauglas mit Anschweißenden

Google Rezensionen für aci24.com
Lieferzeit auf Anfrage

Durchfluss-Schauglas PN 10 | PN 16 | PN 25 | PN 40 | PN 63

Zertifizierte Qualität
Technische Daten
  • 40
  • 50
  • 80
  • 100
  • 125
  • 150
  • 200
  • 250
  • 300
  • 350
  • 400
  • 10
  • 16
  • 25
  • 40
  • 63
  • 80°C
  • 130°C
  • 150°C
  • 175°C
  • 180°C
  • 200°C
  • 280°C
  • 300°C
  • 320°C
  • Wischer SGW mit PTFE oder Silikon Wischerblatt
  • LED Leuchte, für Ex- und Nicht-Ex Bereiche
  • FEP- oder Halar® Beschichtung
  • Glimmerschutzscheibe
  • Doppelverglasung Typ 531D
  • Sonderkonstruktionen

Schnellübersicht

max. 63 barü
hitzebeständig bis 320 °C
für flüssige Medien
für gasförmige Medien
Nennweiten
DN 40 - 400
Sonderanfertigungen möglich
> 50 Dichtungswerkstoffe
Zubehör verfügbar

Querschnitt-
Zeichnung

Technische Zeichnung
Maße
DN 40 50 80 100 125 150 200 250 300 350 400
BL² 200 230 310 350 400 480 600 730 850 980 1100
D1² 35 45 55 83 107 132 160 160 160 160 160
AL² 260 260 340 380 420 470 580 650 700 750 800
C 48,3 60,3 88,9 114,3 139,7 168,3 168,3 219,1 273 355,6 406,4
WT 2,6 2,9 3,2 3,6 4 4,5 6,3 7,1 8 8,8 11
2) Alle Maße werden – sofern konstruktiv möglich – gemäß Standard ausgeführt. Andernfalls gelten die Angaben aus der Auftragsbestätigung und der Kundenzeichnung.
Maße entsprechen der Nenndruckstufe PN 16, andere Druckstufen eventuell abweichend

Produktinformation

Durchfluss-Schauglas für Betriebsdrücke bis 63 barü mit Schweißenden.

Das Durchfluss-Schauglas Typ 531 als Schweißkonstruktion ist eine besonders robuste Ausführung unserer Durchfluss-Schaugläser.

Der Typ 531 ist für Betriebsdrücke bis zu 63 barü ausgelegt und lässt sich einfach in bestehende Rohrleitungen einschweißen. Dank seiner Konstruktion sind beliebige Sonderbaulängen problemlos möglich.

Selbst bei größeren Nennweiten können mit dem Typ 531 Betriebsdrücke von bis zu 63 barü und mehr realisiert werden.

Die Standardausführung mit Borosilikatglas ist für Betriebstemperaturen bis 280°C geeignet, mit einer zusätzlichen Glimmerschutzscheibe sogar 300 °C bzw. 320 °C in Kombination mit MAXOS® Sicherheitsschaugläsern nach DIN 7080.

Die Abdichtung der Armatur geschieht mit auf Ihre Bedürfnisse angepassten Flachdichtungen aus einer umfangreichen Materialpalette. Diese bietet neben den verbreiteten Faserstoffdichtungen auch anspruchsvollere Materialien, wie PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 und viele weitere Markendichtungen.
