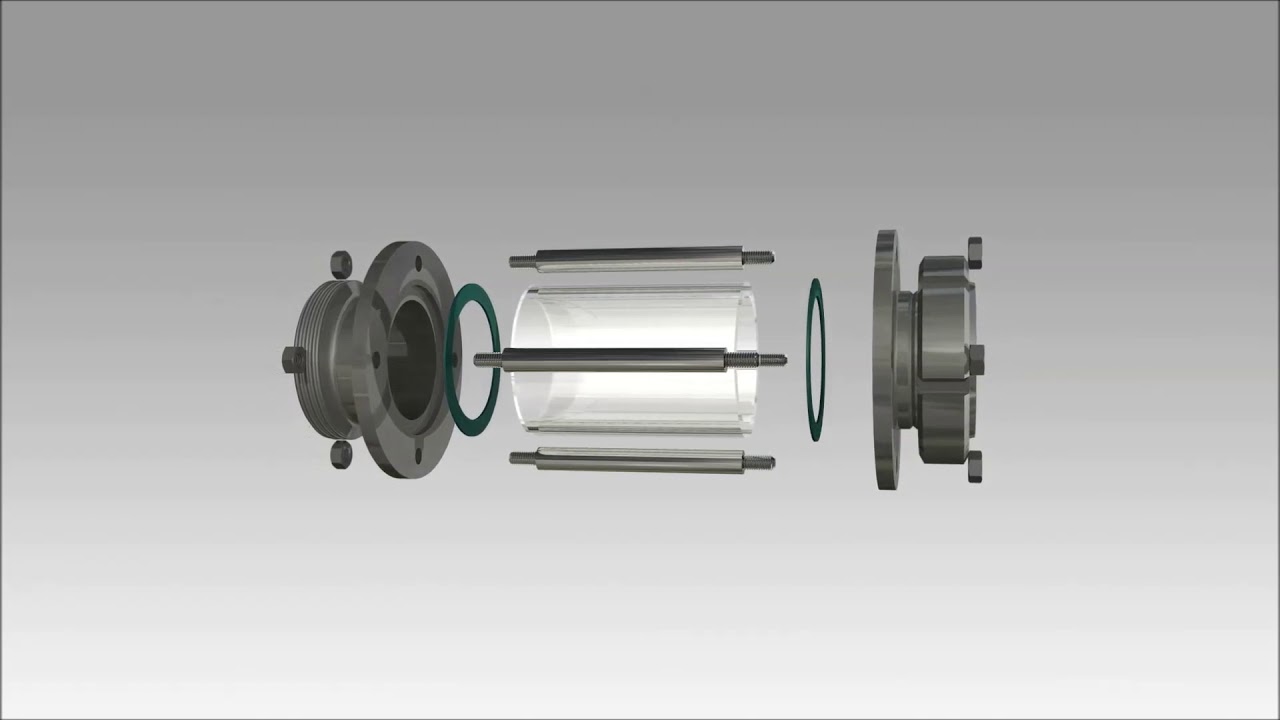

Video | Durchflussschauglas Typ 650 – ACI Industriearmaturen GmbH

Rohrschauglas Typ 650 PN 10

Schweißanschluss DIN EN 10357, Gewinde- und Kegelanschluss DIN 11851

Google Rezensionen für aci24.com
Lieferfähig ab Lager

Rohrschauglas für Betriebsdrücke bis max. 10 barü

Zertifizierte Qualität
Technische Daten
  • 10
  • 15
  • 20
  • 25
  • 32
  • 40
  • 50
  • 65
  • 80
  • 100
  • 125
  • 150
  • 10
  • 80°C
  • 130°C
  • Schlagschutzmantel aus Polycarbonat
  • Schlagschutzmantel aus Lochblech

Schnellübersicht

max. 10 barü
hitzebeständig bis 130 °C
für flüssige Medien
für gasförmige Medien
Nennweiten
DN 10 - 150

Querschnitt-
Zeichnung

Querschnittszeichnung mit Variablen Maßangaben zum Rohrschauglas Typ 650
Maße
DN 10 15 20 25 32 40 50 65 80 100 125 150
Ø 1
(Form A-D)
10 16 20 26 32 38 50 66 81 100 125 150
Ø 2
(Form D)
15 21 25 31 37 43 55 72 87 106 132 157
L
(Form A-C)
122 122 124 142 154 164 168 191 209 257 270 290
L
(Form D)
88 88 88 98 104 112 112 127 135 169 202 216
L1
(Form A-D)
60 60 60 70 70 70 70 85 85 115 160 170
Rd
(Form A-C)
28 x 1/8" 34 x 1/8" 44 x 1/6" 52 x 1/6" 58 x 1/6" 65 x 1/6" 78 x 1/6" 95 x 1/6" 110 x 1/4" 130 x 1/4" 160 x 1/4" 190 x 1/4"
PS [barü] 10 10 10 10 10 10 10 10 9 8 7 7

Produktinformation

Rohrschauglas Typ 650 – Robuste 360°-Sicht bei höchster Beständigkeit

Das Rohrschauglas Typ 650 ist in verschiedenen Anschlussvarianten erhältlich:

  • Schweißanschlüsse nach DIN EN 10357
  • Gewindeanschlüsse und Kegelanschlüsse nach DIN 11851

Rundumsicht & Werkstoffqualität

Dank seines chemisch hochbeständigen Borosilikatglas-Zylinders (Borosilikatglas 3.3) ermöglicht der Typ 650 eine sichere 360°-Rundumsicht in Rohrleitungen. Das verwendete Glas ist widerstandsfähig gegen thermische und chemische Belastungen und eignet sich ideal für anspruchsvolle Medien.

Sichere Abdichtung & mechanische Stabilität

Für die Abdichtung kommen folgende Dichtungsmaterialien zum Einsatz:

  • NBR
  • EPDM

Weitere Werkstoffe sind auf Anfrage verfügbar.
Die Konstruktion verhindert eine fehlerhafte Montage durch den Einsatz von Stehbolzen mit Bundanschlag, was zugleich die Bruchsicherheit erhöht. Eine vordefinierte Vorpressung der Dichtung am Glaszylinder gewährleistet eine gleichmäßige Abdichtung. Zusätzlich kommen selbstsichernde Muttern zum Einsatz, die eine dauerhafte Vorspannung und hohe Betriebssicherheit sicherstellen.

Standardmäßig mit Schlagschutzmantel

Zum Schutz des Glasrohrs ist der Typ 650 grundsätzlich mit einem Schlagschutzmantel aus Polycarbonat oder einem Lochblech ausgestattet. Dieser bewahrt das Schauglas zuverlässig vor Beschädigungen und erhöht so nachhaltig die Lebensdauer der Armatur.

Produktbild
Portrait von Frederic Glöde
Portrait von Frederic Glöde

Sie möchten eine individuelle Beratung?

Profitieren Sie von unserem Expertenwissen in der Prozessüberwachung. Unser erfahrenes Team berät Sie fundiert bei der Auswahl der optimalen Schauglas-Armaturen für Ihre spezifischen Anforderungen. Vereinbaren Sie jetzt Ihr persönliches Beratungsgespräch!
