Typ 521 - Schrägansicht
Typ 521 - Ansicht von oben

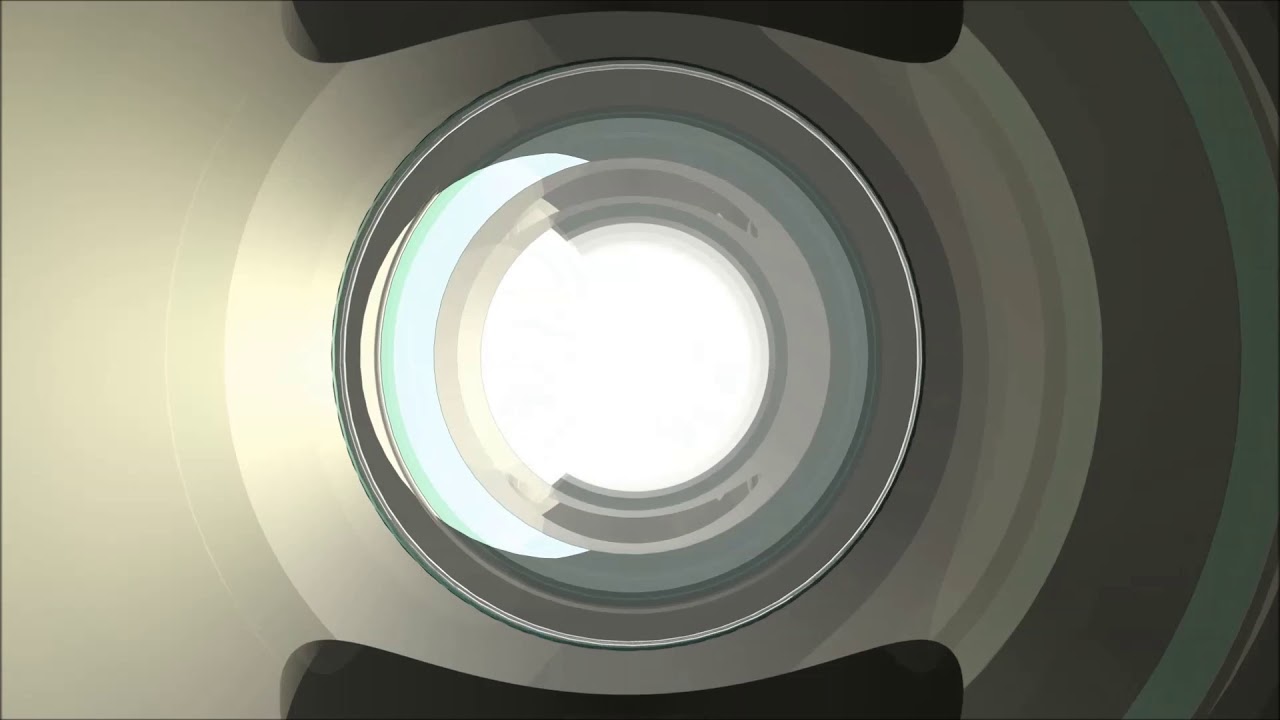

Video | Durchflussschauglas Typ 521 – ACI Industriearmaturen GmbH

Hochdruck-Schauglas Typ 521 PN 63/400

Durchfluss-Schauglas mit Schweißenden

Google Rezensionen für aci24.com
Lieferzeit auf Anfrage

Hochdruck-Schauglas PN 63 | PN 100 | PN 160 | PN 250 | PN 320 | PN 400

Zertifizierte Qualität
Technische Daten
  • 25
  • 40
  • 50
  • 65
  • 80
  • 100
  • 125
  • 150
  • 200
  • 63
  • 100
  • 160
  • 250
  • 320
  • 400
  • 80°C
  • 130°C
  • 150°C
  • 175°C
  • 180°C
  • 200°C
  • 280°C
  • 300°C
  • Doppelverglasung

Schnellübersicht

max. 400 barü
hitzebeständig bis 300 °C
für flüssige Medien
für gasförmige Medien
Nennweiten
DN 25 - 200
Sonderanfertigungen möglich

Querschnitt-
Zeichnung

Technische Zeichnung
Maße
DN 25 40 50 65 80 100 125 150 200

(BL)
Baulänge

auf Anfrage oder Sondermaß

(WT)
Wandstärke

passend zur Nennweite der Rohrleitung

(D1)
Durchblick

abhängig von Druckstufe

Sondermaße und andere Standards auf Anfrage

Produktinformation

Das Hochdruck-Schauglas Typ 521 wurde speziell für industrielle Hochdruckanwendungen entwickelt und steht für maximale Betriebssicherheit und Langlebigkeit auch unter extremen Bedingungen. Sein besonders robustes Gehäuse, das aus korrosionsbeständigen Edelstahllegierungen wie zum Beispiel 1.4571 gefertigt ist, garantiert eine zuverlässige Funktion selbst bei dauerhaft hoher Druck- und Temperaturbelastung. Auf Wunsch sind auch Ausführungen mit besonders widerstandsfähigen Werkstoffen wie Nickelbasislegierungen oder Hastelloy erhältlich, wodurch das Schauglas auch in stark aggressiven oder thermisch hochbeanspruchten Prozessumgebungen zuverlässig eingesetzt werden kann.

Der Typ 521 zeichnet sich durch zwei gegenüberliegend angeordnete Sichtfenster aus, die aus hochwertigem, thermisch vorgespanntem Borosilikatglas gefertigt werden. Diese Gläser orientieren sich an den Anforderungen der DIN 7080 und ermöglichen eine klare, sichere Prozessbeobachtung von zwei Seiten oder eine gezielte Durchleuchtung des Mediums. Durch die beidseitige Einsicht ist eine visuelle Kontrolle des Prozesses in Echtzeit möglich – ein wesentlicher Sicherheits- und Effizienzvorteil in der modernen Verfahrenstechnik.

Die Schweißenden entsprechen der DIN EN ISO 1127 und sorgen für eine normgerechte, passende und sichere Integration in bestehende Rohrleitungssysteme. Je nach Anforderung kann das Durchflussschauglas in Druckstufen bis PN 400 gefertigt werden, wodurch es sich ideal für Hochdruckprozesse in der Chemie-, Pharma-, Lebensmittel- oder Energieindustrie eignet.

Dank seiner durchdachten Konstruktion, der hochwertigen Materialauswahl und der flexiblen Ausführungsmöglichkeiten bietet das Hochdruck-Schauglas Typ 521 eine langlebige, sichere und individuell anpassbare Lösung für anspruchsvollste industrielle Anwendungen. Kundenspezifische Sonderbaulängen und Schweißenden sind sofern technisch umsetzbar möglich.
