Frontansicht eines Füllstandsanzeiger vom Typ 410 aus Edelstahl mit stirnseitigen Anschweißstutzen.
Schrägansicht eines Füllstandsanzeiger Typ 410 aus Edelstahl mit stirnseitigen Anschweißstutzen.
Detailansicht des Anschweißstutzen beim Füllstandsanzeiger Typ 410 aus Edelstahl.
Collage von mehreren Füllstandsanzeigern vom Typ 460 mit stirnseitigen Anschweißstutzen und Refelxionsgläser.
Video | Reflexions-Wasserstandanzeiger / Füllstandanzeiger Typ 410 – ACI Industriearmaturen GmbH

Füllstandsanzeiger Typ 410 PN 40

Füllstandsanzeiger mit stirnseitigen Anschweißstutzen

Google Rezensionen für aci24.com
Lieferzeit auf Anfrage

Füllstandsanzeiger mit stirnseitigen Bohrungen

Zertifizierte Qualität
Technische Daten
  • 140
  • 170
  • 220
  • 250
  • 300
  • 310
  • 350
  • 370
  • 400
  • 500
  • 600
  • 620
  • 700
  • 740
  • 800
  • 930
  • 1000
  • 40
  • 80°C
  • 130°C
  • 150°C
  • 175°C
  • 180°C
  • 200°C
  • 243°C
  • 280°C

Schnellübersicht

max. 40 barü
hitzebeständig bis 280 °C
für flüssige Medien
für gasförmige Medien
Baulängen
140 - 1000 mm
Sonderanfertigungen möglich

Querschnitt-
Zeichnung

Technische Zeichnung
Maße
BL V Verdeckte Sicht h kg
140 79 0 25 3,4
170 124 0 25 4,0
220 174 0 25 5,0
250 204 0 25 5,7
300 264 0 25 6,7
310 264 0 25 7,0
350 304 0 25 7,8
370 324 0 25 8,2
400 354 0 25 8,9
500 454 1x46 25 11,4
600 564 1x46 25 13,4
620 574 1x46 25 13,9
700 654 1x46 25 15,7
740 694 1x46 25 16,5
800 754 1x46 25 17,8
930 884 2x46 25 20,9
1000 954 3x46 25 22,8

Produktinformation

Der Niveauanzeiger Typ 410 dient als Flüssigkeitsanzeiger im Bypass zur zuverlässigen Füllstandskontrolle an Kesseln und Tanks. Der Anzeiger verfügt über eine eckige Flanschfassung mit zwei stirnseitigen Ø 20 mm Anschweißstutzen.

Die Armatur ist mit einer Schauglasplatte aus hochwertigem Borosilikatglas gemäß DIN 7081 ausgestattet. Diese wird sicher zwischen Dichtungen eingefasst und fest verschraubt, um eine dauerhafte Dichtigkeit und hohe Druckbeständigkeit zu gewährleisten.

Standardmäßig wird das Schauglas Typ 410 aus rostfreiem Edelstahl 1.4571 (316Ti) gefertigt – ein Werkstoff, der sich durch hohe Korrosionsbeständigkeit und Langlebigkeit auszeichnet. Auf Anfrage ist die Ausführung auch in vielen weiteren Werkstoffen erhältlich, passend zu spezifischen Anforderungen und Anwendungen.

Die Abdichtung der Armatur geschieht mit auf Ihre Bedürfnisse angepassten Flachdichtungen aus einer umfangreichen Materialpalette. Diese bietet neben den verbreiteten Faserstoffdichtungen auch anspruchsvollere Materialien, wie PTFE (Teflon®), novaphit® MST-XP und KlingerSil® C4400.

Wichtiger Hinweis: Reflexschaugläser sind nicht mit Glimmerscheiben und Beschichtungen kombinierbar, da die schützende Glimmerschicht die für die Reflexion notwendige Lichtbrechung unterbindet.

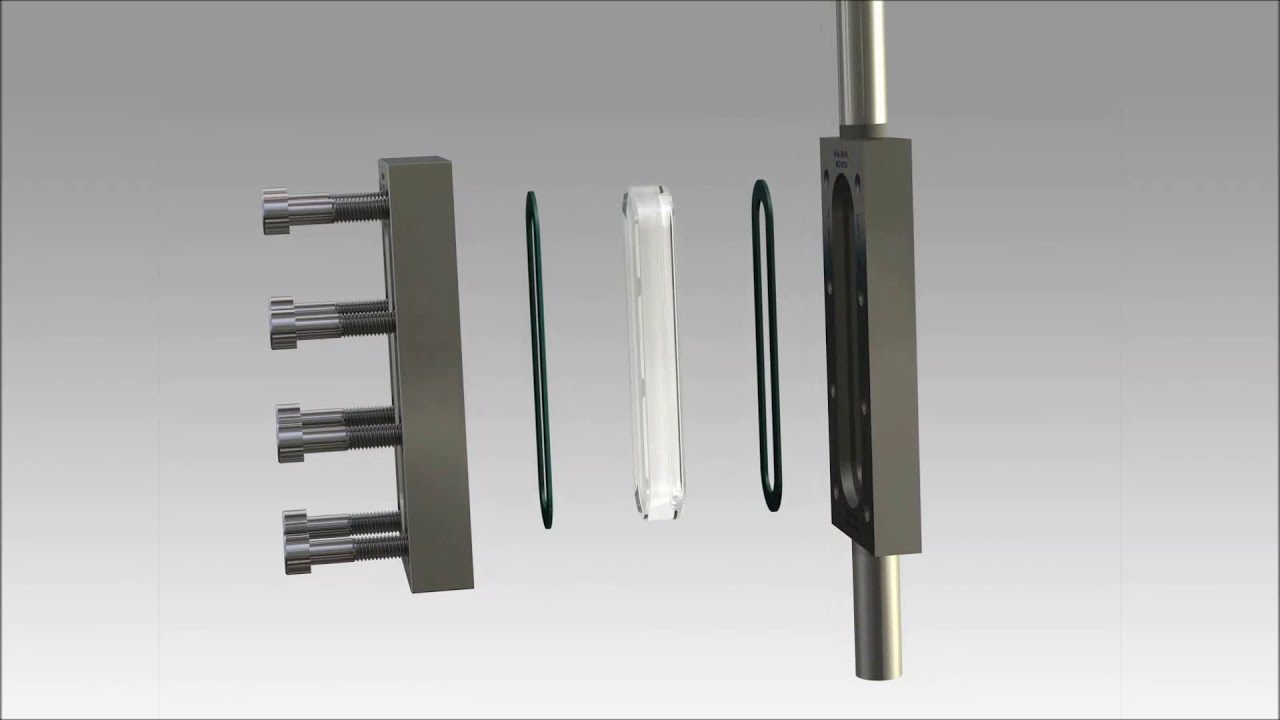

  1. Schrauben
  2. Deckrahmen
  3. Glaspolster
  4. Schauglas
  5. Dichtung
  6. Rohrstutzen
  7. Grundrahmen
Explosionsansicht mit der Nummerierung der Einzelteile.
