Ventilflüssigkeitsstand-Anzeiger Typ 460
Ventilflüssigkeitsstand-Anzeiger mit Gewinde- oder Flanschanschluss
Ventilflüssigkeitsstand-Anzeiger für Betriebsdrücke bis max. 25 bar
- 15
- 20
- ½“
- ¾“
- 25
- 80°C
- 130°C
- 150°C
- 175°C
- 180°C
- 200°C
- Schlagschutzrohr aus Plexiglas®
Schnellübersicht
1/2" - 3/4"
DN 15 - DN 20
Querschnitt-
Zeichnung
| A | G 1/2“ | G 3/4“ | DN 15 | DN 20 |
|---|---|---|---|---|
| L1 | 63 | 96 | 85,5 | 108 |
| L2 | 98 | 98 | 98 | 98 |
| L3 | 65 | 62 | 65 | 76 |
| LV | 93,5 | 95 | 94 | 97 |
| LH | 119 | 122 | 119 | 122 |
| G | 13 | 16 | 13 | 20 |
| PS max (barü) | 25 | 25 | 25 | 20 |
Produktinformation

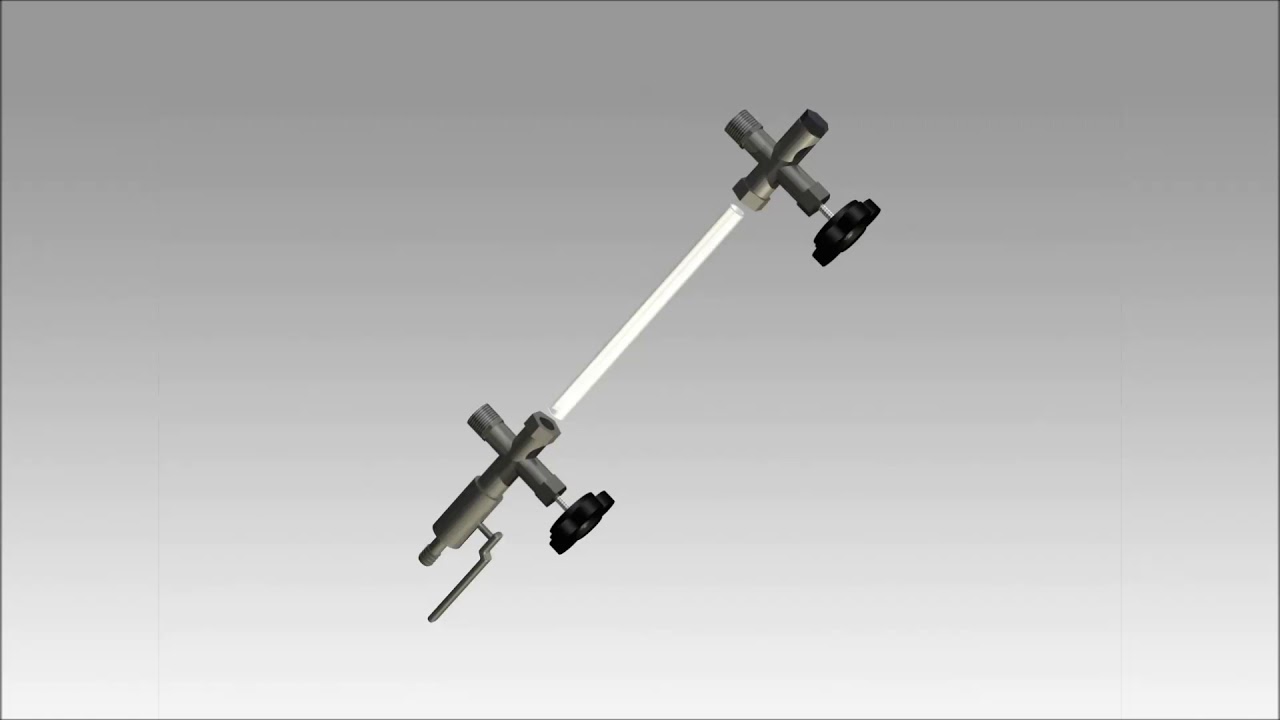

Der ACI Ventilflüssigkeitsstand-Anzeiger Typ 460 besteht aus zwei Ventilen, die durch ein Borosilikatglasrohr miteinander verbunden sind.
Er ist für die externe Montage an einem Tank konzipiert und zeigt den Flüssigkeitsstand im Inneren des Behälters zuverlässig nach dem Prinzip der kommunizierenden Röhren an.
Der Typ 460 ist in frei wählbaren Längen erhältlich und kann wahlweise mit Gewinde- oder Flanschanschlüssen geliefert werden. Überschreitet die Mittenentfernung zwischen den Ventilachsen 1500 mm, wird die Leitung in mehrere Abschnitte unterteilt, die mithilfe von Zwischenhaltern stabil miteinander verbunden sind.
Eine Stopfbuchsdichtung aus PTFE innerhalb der Ventile sorgt für eine sichere Abdichtung. Im Falle von Verunreinigungen oder Beschädigungen kann der Ventilflüssigkeitsstand-Anzeiger über die integrierten Absperrventile an den Anschlussstellen sicher vom Behälter getrennt und entleert werden.
Aufgrund des empfindlichen Glasrohrs wird der Typ 460 unmontiert ausgeliefert. Bei der Montage – insbesondere bei Flanschverbindungen – ist darauf zu achten, dass die Anschlüsse exakt ausgerichtet und nicht gegeneinander verdreht sind, um eine spannungsfreie Installation des Glasrohrs zu gewährleisten.
Zum Schutz des Glasrohrs vor mechanischen Einwirkungen im Betrieb ist optional ein Schlagschutzrohr aus Plexiglas® erhältlich.
