Wizjer przepływu Typ 550 PN 16/40 - DIN 11869 (alt DIN 3237)
Z przyłączami kołnierzowymi zgodnie z DIN 1092-1
Wizjer przepływu PN 10 | PN 16 | PN 25 | PN 40
- 15
- 20
- 25
- 32
- 40
- 50
- 65
- 80
- 100
- 125
- 150
- 200
- 10
- 16
- 25
- 40
- 80°C
- 130°C
- 150°C
- 175°C
- 180°C
- 200°C
- 280°C
- 300°C
- 320°C
- 400°C
- Wycieraczka SGW z piórem wykonanym z PTFE, silikonu lub EPDM
- Lampa LED do stref Ex i stref nie-Ex
- Urządzenie natryskowe
- Powłoka FEP lub powłoka Halar®
- Dysk z miki
- Wirnik z PTFE
- Wykonanie wolne od oleju i tłuszczu
- Wykonanie wolne od silikonu, włącznie z testem kraterowym

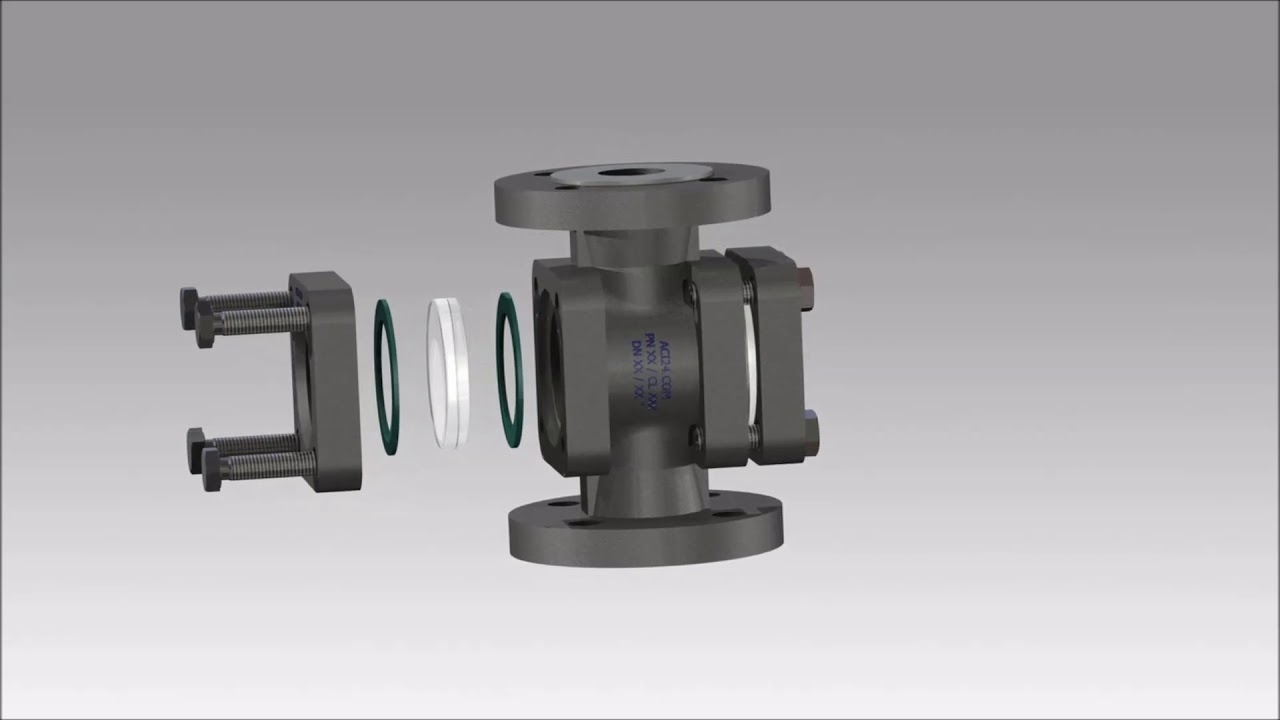

DN 15 – 50 Prostokątne kołnierze pokryw
DN 65 – 200 Okrągłe kołnierze pokryw
Wizjer przepływu Typ 550 – ACI Industriearmaturen GmbH
Szybki przegląd
DN 15 - 200
Przekrój –
rysunek
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 1251 | 1501 | 2001 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D (PN16) | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
| D (PN25) | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 |
| D (PN40) | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 375 |
| BL | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| D1 | 32 | 32 | 48 | 48 | 65 | 80 | 80 | 100 | 125 | 150 | 175 | 175 |
| 1) Zgodnie z DIN 11869 | ||||||||||||
Informacje o produkcie
Wizjer przepływu ACI typ 550 to solidny wizjer do zastosowań przemysłowych. Obudowa jest wykonana z wysokiej jakości odlewu stali nierdzewnej 1.4408, co zapewnia doskonałą odporność na korozję oraz dużą wytrzymałość mechaniczną. Konstrukcja przeznaczona jest do montażu między kołnierzami DIN/EN i umożliwia wizualną kontrolę medium w rurociągach pod ciśnieniem roboczym.
Typ 550 jest produkowany zgodnie z DIN 11869 (dawniej DIN 3237). Na życzenie dostępne są także wersje z innych materiałów i stopów, np. 1.0619 (stal odlewana) lub Alloy C22, zgodnie z Państwa specyfikacją.
Przyłącza kołnierzowe:
Standardowo wizjer dostarczany jest z kołnierzami zgodnymi z DIN EN 1092-1 PN 10/16/25/40.
System uszczelnień:
Uszczelnienie realizowane jest za pomocą sprawdzonych uszczelek płaskich wiodących producentów, m.in.:
- Frenzelit novaphit® MST XP
- KlingerSil® C4400
- Garlock Gylon®
- PTFE (czyste lub modyfikowane)
- ponad 50 innych materiałów do uszczelnień dostępnych na życzenie
Opcjonalne powłoki ochronne na szybę wizjera:
Dla zwiększonych obciążeń termicznych i chemicznych szyby wziernikowe mogą być wyposażone w następujące warstwy ochronne:
- Powłoka Halar®
- Powłoka FEP
- Dysk z miki
Dodatkowe wyposażenie (możliwe do zintegrowania w fabryce):
- Wycieraczka wziernika typ SGW (z piórami wycieraczki z PTFE, silikonu lub EPDM)
- Urządzenia natryskowe do czyszczenia
- Lampy LED, na życzenie także z certyfikatem ATEX do stref zagrożonych wybuchem
