Z przyłączami kołnierzowymi zgodnie z DIN 1092-1
Próżniowy wizjer przepływu PN 10 | PN 16 | PN 25 | PN 40
Niezobowiązująco • Zazwyczaj odpowiedź w ciągu 24 godzin
DN 15 – 50 Kwadratowe kołnierze pokrywy
DN 65 – 200 Okrągłe kołnierze pokrywy

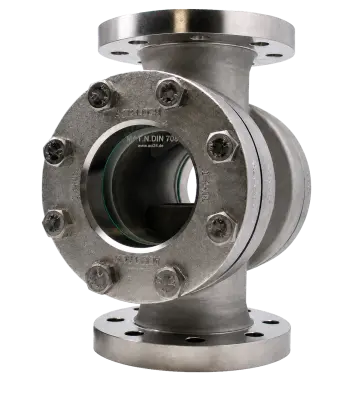

Wizjer próżniowy typu 550V to armatura wziernikowa zaprojektowana do zastosowań podciśnieniowych i wizualnego monitorowania w rurociągach. Umożliwia niezawodną kontrolę mediów ciekłych i gazowych bezpośrednio w procesie i szczególnie dobrze nadaje się do zastosowań, w których oprócz kontroli wzrokowej wymagana jest także wysoka szczelność w zakresie próżni.
Armatura jest wykonywana w oparciu o DIN 11869 (dawniej DIN 3237) i jest przeznaczona do montażu między kołnierzami DIN/EN. Wersja standardowa jest dostarczana z przyłączami kołnierzowymi zgodnie z DIN EN 1092-1 PN 10/40. Dzięki temu wizjer można bezpiecznie i konstrukcyjnie odpowiednio zintegrować z istniejącymi systemami rurociągów i instalacji.
W przeciwieństwie do wersji standardowych, typ 550V jest specjalnie zaprojektowany i sprawdzony do pracy w warunkach próżniowych. Do uszczelnienia stosowany jest novaflon® 500. Jest to materiał uszczelniający z wielokierunkowo ekspandowanego PTFE o wysokiej odporności chemicznej, dobrej stabilności mechanicznej i bardzo dobrych właściwościach uszczelniających.
System uszczelnienia jest zaprojektowany dla zakresu temperatur od -60 °C do +200 °C. Przydatność do zastosowań próżniowych do 2 mbar absolutnie została potwierdzona przez niezależne zewnętrzne laboratorium badawcze. Dzięki temu wizjer próżniowy typu 550V szczególnie dobrze nadaje się do procesów, w których bezpieczeństwo eksploatacji i szczelność w warunkach próżni są najważniejsze.
Konstrukcja oraz obliczenia zostały wstępnie sprawdzone przez TÜV SÜD Industrie Service GmbH. Dzięki temu zapewniamy najwyższe bezpieczeństwo Państwa procesu.
Wizjer próżniowy typu 550V jest standardowo wykonywany z odlewu ze stali nierdzewnej 1.4408, dzięki czemu nadaje się do przemysłowych obszarów zastosowań narażonych na korozję.
Do zastosowań o podwyższonych wymaganiach dotyczących odporności na korozję i kompatybilności z mediami na życzenie możliwe są również wykonania specjalne. Dzięki temu armaturę można odpowiednio dostosować do wymagających warunków eksploatacyjnych.
Jako materiał szkła standardowo stosowane jest termicznie hartowane szkło borokrzemianowe zgodne z DIN 7080 (MAXOS®).
W celu poprawy wizualnej kontroli procesu wizjer może zostać opcjonalnie wyposażony w lampę LED. Do stosowania w strefach zagrożonych wybuchem lampy LED są na życzenie dostępne również z dopuszczeniem ATEX.
Typowe obszary zastosowania znajdują się w systemach rurociągów przemysłu chemicznego, petrochemii, przemysłowej budowy instalacji oraz budowy aparatów. Także w innych zastosowaniach procesowych, w których przepływ i stan medium mają być kontrolowane w warunkach próżniowych, armatura stanowi niezawodne rozwiązanie.
Szczególnie w procesach, w których oprócz chemicznej odporności wymagana jest również bezpieczna szczelność w warunkach próżni (podciśnienia), wizjer próżniowy typu 550V stanowi odpowiednie wykonanie.
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 1251 | 1501 | 2001 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D (PN10) | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
| D (PN16) | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
| D (PN25) | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | - |
| D (PN40) | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | - |
| BL | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| D1 | 32 | 32 | 48 | 48 | 65 | 80 | 80 | 100 | 125 | 150 | 175 | 175 |
| 1) W oparciu o DIN 11869 | ||||||||||||
Wizjer próżniowy typu 550V jest przeznaczony do wizualnej kontroli mediów płynnych i gazowych w rurociągach pracujących w warunkach próżniowych. Zakres temperatur wynosi od –60°C do 200°C. Nadaje się on w szczególności do zastosowań w przemyśle przetwórczym, gdzie oprócz kontroli wzrokowej wymagana jest również wysoka szczelność w warunkach próżniowych.
Model 550V nadaje się do zastosowań próżniowych do 2 mbar absolutnego (-0,998 barü). Dzięki temu wziernik można stosować również w procesach, w których standardowe modele osiągają swoje granice przy podciśnieniu.
Główna różnica polega na systemie uszczelnienia wziernika oraz na badaniu elementu przeprowadzonym przez zewnętrzne laboratorium badawcze w zakresie temperatur od -60°C do 200°C.
W modelu 550V zastosowano materiał novaflon® 500, wykonany z wielokierunkowo spienionego PTFE. Materiał uszczelniający charakteryzuje się odpornością chemiczną, wytrzymałością mechaniczną i jest przeznaczony do wymagających zadań uszczelniających w środowisku próżniowym.
Model 550V jest dostępny w średnicach nominalnych od DN 15 do DN 200. Konstrukcja jest przystosowana do ciśnienia nominalnego PN 10 i PN 40, dzięki czemu można ją włączyć do różnych systemów rurociągowych i instalacji.
