Schrägansicht eines Hochdruck Schauglases mit Innengewinde für Drücke von bis zu 400 bar aus Edelstahl und mit einer Transparenten Glasscheibe.
Frontansicht eines Hochdruck Durchfluss Schauglases mit Innengewindeanschluss aus Edelstahl für Betriebsdrücke bis max. 400 barü.

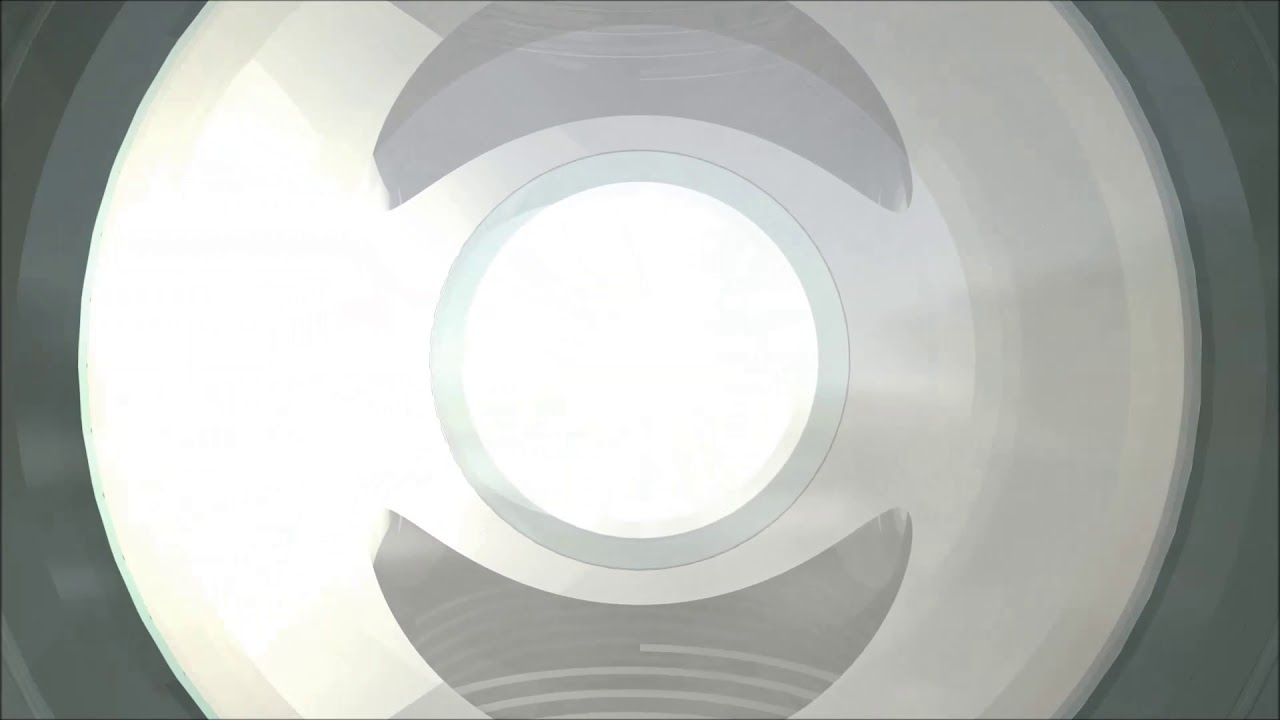

Detailansicht des Innengewindeanschlusses beim Hochdruck Durchfluss Schauglas Typ 522 für Betriebsdrücke bis max. 400 barü.
Video | Durchflussschauglas Typ 522 – ACI Industriearmaturen GmbH

Hochdruck-Schauglas Typ 522 PN 63/400

Durchfluss-Schauglas mit Innengewinde

Google Rezensionen für aci24.com
Lieferzeit auf Anfrage

Hochdruck-Schauglas PN 63 | PN 100 | PN 160 | PN 250 | PN 320 | PN 400

Zertifizierte Qualität
Technische Daten
  • ¼“
  • 3/8“
  • ½“
  • ¾“
  • 1 ½“
  • 63
  • 100
  • 160
  • 250
  • 320
  • 400
  • 80°C
  • 130°C
  • 150°C
  • 175°C
  • 180°C
  • 200°C
  • 280°C
  • 300°C
  • Doppelverglasung

Schnellübersicht

max. 400 barü
hitzebeständig bis 300 °C
für flüssige Medien
für gasförmige Medien
Nennweiten
1/4" - 2"
Sonderanfertigungen möglich

Querschnitt-
Zeichnung

Technische Zeichnung eines Flansches mit seitlicher und oberer Ansicht.
Maße
NPS

1/4“

3/8“

1/2“

3/4“

1“

1 1/2“

2“

D1 25 25 25 35 40 40 50
T (G) 20 25 25 30 40 40 40
T (NPT) 10 10,3 13,6 14 16,8 17,3 17,7
AD 105 105 105 125 150 150 170

Sondermaße und andere Standards auf Anfrage

Produktinformation

Das Hochdruck-Schauglas Typ 522 wurde speziell für industrielle Hochdruckanwendungen entwickelt und steht für maximale Betriebssicherheit und Langlebigkeit auch unter extremen Bedingungen. Sein besonders robustes Gehäuse, das aus korrosionsbeständigen Edelstahllegierungen wie zum Beispiel 1.4571 gefertigt ist, garantiert eine zuverlässige Funktion selbst bei dauerhaft hoher Druck- und Temperaturbelastung. Auf Wunsch sind auch Ausführungen mit besonders widerstandsfähigen Werkstoffen wie Nickelbasislegierungen oder Hastelloy erhältlich, wodurch das Schauglas auch in stark aggressiven oder thermisch hochbeanspruchten Prozessumgebungen zuverlässig eingesetzt werden kann.

Der Typ 522 zeichnet sich durch zwei gegenüberliegend angeordnete Sichtfenster aus, die aus hochwertigem, thermisch vorgespanntem Borosilikatglas gefertigt werden. Diese Gläser orientieren sich an den Anforderungen der DIN 7080 und ermöglichen eine klare, sichere Prozessbeobachtung von zwei Seiten oder eine gezielte Durchleuchtung des Mediums. Durch die beidseitige Einsicht ist eine visuelle Kontrolle des Prozesses in Echtzeit möglich – ein wesentlicher Sicherheits- und Effizienzvorteil in der modernen Verfahrenstechnik.

Die Innengewindeanschlüsse entsprechen der DIN EN ISO 228-1 (BSP Gewinde) oder der ANSI B 1.20.1 (NPT Gewinde) und sorgen für eine normgerechte, sichere Integration in bestehende Rohrleitungssysteme. Je nach Anforderung kann das Durchflussschauglas in Druckstufen bis PN 400 gefertigt werden, wodurch es sich ideal für Hochdruckprozesse in der Chemie-, Pharma-, Lebensmittel- oder Energieindustrie eignet.

Dank seiner durchdachten Konstruktion, der hochwertigen Materialauswahl und der flexiblen Ausführungsmöglichkeiten bietet das Hochdruck-Schauglas Typ 522 eine langlebige, sichere und individuell anpassbare Lösung für anspruchsvollste industrielle Anwendungen.

  1. Schrauben
  2. Deckflansch
  3. Glaspolster
  4. Schauglas
  5. Dichtung
  6. Gehäuse mit Schraubanschluss
Typ 522 - Aufbau
