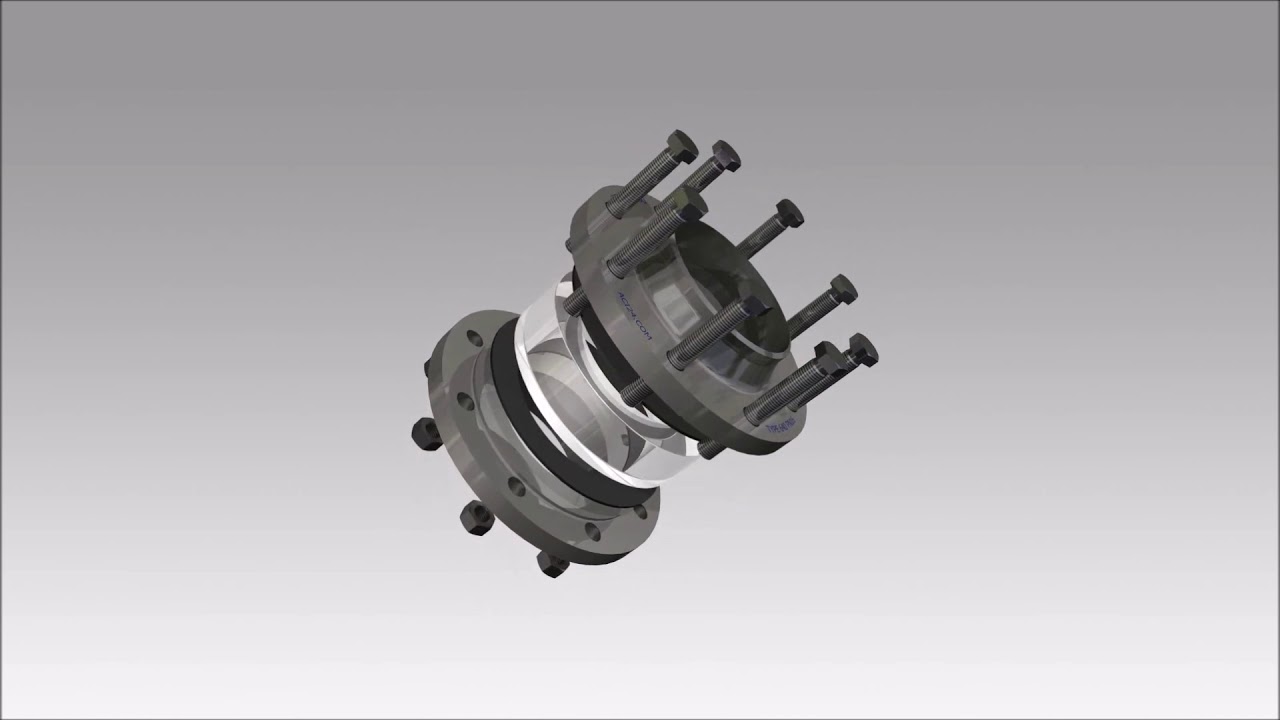

Produktvideo Produktvideo
Zwischenflansch-Ausführung für Flansche nach DIN EN 1092-1
Zwischenflansch-Rohrschauglas DIN
Unverbindlich • Antwort i. d. R. innerhalb von 24 h
Das Glasring-Rohrschauglas vom Typ 640 ist eine kompakte Zwischenflansch-Ausführung zur 360°-Sichtkontrolle von flüssigen und gasförmigen Medien in Rohrleitungssystemen. Der transparente Glasring ermöglicht eine vollständige Rundumsicht auf das Medium und unterstützt die visuelle Beurteilung von Füllung, Strömung, Durchfluss, Farbe, Trübung und Prozesszustand.
Die Montage erfolgt zwischen Flanschen nach DIN EN 1092-1. In der Standardausführung besteht der Glasring aus thermisch vorgespanntem Borosilikatglas und ist für Betriebstemperaturen von – 200 °C bis max. 280 °C ausgelegt. Je nach Nennweite, Werkstoff und Ausführung sind Betriebsdrücke bis max. 16 barü möglich.
Durch die kompakte Bauweise kann das Glasring-Rohrschauglas auch nachträglich in bestehende Anlagen integriert werden. Bei entsprechender Auslegung ist eine nahezu totraumfreie Integration in die Rohrleitung möglich.
Das Glasring-Rohrschauglas vom Typ 640 wird in der Standardausführung aus thermisch vorgespanntem Borosilikatglas gefertigt.
Die Abdichtung erfolgt über anwendungsspezifisch abgestimmte Flachdichtungen zwischen Glasring und Flanschverbindung.
Das Glasring-Rohrschauglas vom Typ 640 wird in Rohrleitungssystemen eingesetzt, in denen eine sehr kompakte 360°-Sichtkontrolle des Mediums zwischen zwei Flanschen erforderlich ist. Durch die kurze Zwischenflansch-Ausführung eignet sich die Armatur besonders für Anlagenbereiche mit begrenztem Bauraum.
Der transparente Glasring ermöglicht die direkte Beurteilung von Füllung, Strömung, Durchfluss, Farbe, Trübung, Schaumbildung oder Medienzustand im laufenden Prozess. Dadurch kann das Glasring-Schauglas zur visuellen Prozessüberwachung eingesetzt werden, ohne ein längeres Rohrschauglas mit separatem Glaszylinder einzuplanen.
Typische Einsatzbereiche sind verfahrenstechnische Anlagen, chemische Prozesse, Lebensmittel- und Getränkeanwendungen, Wasser- und Abwassertechnik, Energieanlagen sowie der allgemeine Anlagen- und Apparatebau.
| DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Di [mm] | 14 | 18 | 22 | 29 | 38 | 44 | 55 | 71 | 83 | 108 | 132 | 160 | 208 | 260 | 310 | 341 | 392 | 443 | 494 |
| Da [mm] | 40 | 45 | 58 | 68 | 79 | 88 | 102 | 122 | 138 | 158 | 188 | 212 | 268 | 320 | 378 | 430 | 482 | 532 | 585 |
| Gew.² ⁴ | 0,13 | 0,16 | 0,27 | 0,36 | 0,46 | 0,56 | 0,71 | 0,94 | 1,16 | 1,27 | 1,71 | 1,85 | 2,73 | 3,28 | 4,41 | 6,2 | 7,1 | 7,8 | 8,9 |
| Gew.³ ⁴ | 0,07 | 0,08 | 0,13 | 0,18 | 0,22 | 0,27 | 0,34 | 0,46 | 0,58 | 0,62 | 0,83 | 0,9 | 1,32 | 1,61 | 2,17 | 3,18 | 3,64 | 4,02 | 4,55 |
| PS ² ⁵ | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 10 | 10 | 10 | 10 | 10 | 10 |
| PS ³ ⁵ | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 10 | 10 | 10 | 8 | 8 | 8 | 6 | 6 | 6 | 6 | 6 |
| ² Borosilikatglas ³Acrylglas ⁴Gewicht in [kg] für L = 50 mm ⁵max. Betriebsdruck in [barü] Andere Werkstoffe, Größen, Baulängen und Flanschstandards auf Anfrage | |||||||||||||||||||
Das Glasring-Rohrschauglas vom Typ 640 ist für die visuelle Prozess- und Durchflusskontrolle in Rohrleitungssystemen ausgelegt. Es eignet sich für flüssige und gasförmige Medien und ermöglicht durch den transparenten Glasring eine vollständige 360°-Sicht auf das Medium.
Typ 640 wird als Zwischenflansch-Ausführung zwischen Flanschen nach DIN EN 1092-1 montiert. Dadurch kann die Armatur kompakt in bestehende Flanschverbindungen integriert werden.
Der Typ 640 ist für die Nenndruckstufe PN 16 ausgelegt. Je nach Nennweite, Werkstoff und Ausführung sind Betriebsdrücke bis max. 16 barü möglich. Bei größeren Nennweiten oder abweichenden Werkstoffen kann der zulässige Betriebsdruck niedriger ausfallen.
Das Glasring-Rohrschauglas vom Typ 640 ist in den Nennweiten DN 10 bis DN 500 erhältlich. Andere Größen, Baulängen und Flanschstandards sind auf Anfrage möglich.
Die Glasring-Ausführung ermöglicht eine besonders kompakte 360°-Sichtkontrolle direkt zwischen zwei Flanschen. Dadurch lässt sich das Medium beobachten, ohne ein längeres Rohrschauglas mit separatem Glaszylinder einzusetzen.
