Korkeapaineinen näkölasi sisäkierteellä | Tyyppi 522

Metallinen akseliliitin, etuosassa kuusiokoloruuvit

Metallinen laippa, kuusi pulttia ja keskireikä

Metallinen liitoskappale, keskellä reiällinen suorakulmainen runko ja kierteiset päät.

Putkiston näkölasi tyyppi 522 – ACI Industriearmaturen GmbH

Tuotetiedot

Korkeapainenäkölasi tyyppi 522 on kestävä sisäkierteillä varustettu putkiston näkölasi teollisiin korkeapainesovelluksiin. Näkölasi kierretään sisäkierreliitäntöjen avulla suoraan putkistojärjestelmiin, ja se mahdollistaa nestemäisten ja kaasumaisten väliaineiden silmämääräisen valvonnan ja/tai läpivalaisun.

Asetelma on saatavana DIN EN ISO 228-1:n mukaisilla BSP-sisäkierteillä tai ANSI B 1.20.1:n mukaisilla NPT-sisäkierteillä. Näin tyyppi 522 voidaan liittää standardien mukaisesti eurooppalaisiin ja kansainvälisiin putkistojärjestelmiin.

Putkiston näkölasi kattaa nimellispaineluokat PN 63, PN 100, PN 160, PN 250, PN 320 ja PN 400, ja se on suunniteltu vaativiin prosesseihin korkeissa käyttöpaineissa.

Tuotteen yleiskatsaus & tekniset tiedot

Tuote: Putkiston näkölasi korkeapainekäyttöön sisäkierteillä
Mallimerkintä: Tyyppi 522
Rakenne / liitäntätapa: Sisäkierreliitäntä
Kierrestandardit / normit: DIN EN ISO 228-1 / BSP tai ANSI B 1.20.1 / NPT
Nimellispaine PN: PN 63, PN 100, PN 160, PN 250, PN 320, PN 400
Käyttöpaine: Mallista riippuen enintään 400 barin ylipaine
Nimelliskoot NPS: ¼", ⅜", ½", ¾", 1", 1 ½", 2"
Lämpötila:
- enintään 280 °C: DIN 7080:n mukainen borosilikaattilasi
- enintään 300 °C: DIN 7080:n mukainen borosilikaattilasi ja kiillesuojalevy
- korkeammat lämpötilat pyynnöstä
Väliaineet: Nestemäisille ja kaasumaisille väliaineille
Asetelman materiaali: Ruostumaton teräs 1.4571; erikoismateriaalit, kuten nikkelipohjaiset seokset tai Hastelloy, pyynnöstä
Lasi: DIN 7080:tä mukaileva borosilikaattilasi
Tiivisteet: Sovelluskohtaisesti sovitettu tiivistysjärjestelmä
Lisävarusteet: Kiillesuojalevyt

Materiaalivalinta & lisävarusteet

Korkeapainekäyttöön tarkoitettu putkiston näkölasi tyyppi 522 on suunniteltu vaativiin prosessiolosuhteisiin. Kestävä runko valmistetaan vakiona ruostumattomasta teräksestä 1.4571, ja se on suunniteltu jatkuvaan korkeaan paine- ja lämpötilakuormitukseen.

Erityisen aggressiivisille tai voimakkaasti lämpökuormitetuille väliaineille voidaan käyttää erikoismateriaaleja, kuten nikkelipohjaisia seoksia tai Hastelloyta. Näin putkiston näkölasi voidaan mukauttaa kemiallisiin, lämpötilaan liittyviin ja prosessin asettamiin vaatimuksiin.

Kaksi tarkkailuikkunaa on valmistettu DIN 7080:n mukaisesta lämpökarkaistusta borosilikaattilasista.

Tyypille 522 on saatavana lisävarusteena kiillesuojalevyjä tavallista korkeampaan lämpötilakuormitukseen.

Käyttökohteet

Korkeapainenäkölasia tyyppi 522 käytetään tyypillisesti putkistojärjestelmissä, prosessiteknisissä laitoksissa ja teollisissa korkeapaineprosesseissa, joissa esiintyy nestemäisiä tai kaasumaisia väliaineita.

Sisäkierreliitäntöjensä ansiosta asetelma soveltuu erityisesti sovelluksiin, joissa kompakti korkeapainekäyttöön tarkoitettu putkiston näkölasi halutaan kiertää suoraan kierreliitäntäiseen putkistoon. Mallista riippuen saatavana on BSP- tai NPT-kierteet.

Tyyppi 522 soveltuu muun muassa kemianteollisuuden, lääketeollisuuden, elintarviketeollisuuden ja energiateollisuuden sovelluksiin. Kun virtauksen, värin, sameuden tai prosessin tilan parempi havaittavuus on tarpeen, väliaine voidaan läpivalaista kohdennetusti.

Edut yhdellä silmäyksellä

Korkeapainenäkölasi sisäkierteillä putkistojärjestelmiin
Virtauksen silmämääräiseen valvontaan korkeissa käyttöpaineissa
Suoraan kiertämällä asennettava malli kompaktilla kierreliitännällä
DIN EN ISO 228-1 / BSP:n tai ANSI B 1.20.1 / NPT:n mukaiset sisäkierteet
Paineluokille PN 63–PN 400
Nimelliskoot ¼"–2"
Väliaineiden silmämääräiseen valvontaan tai läpivalaisuun
Soveltuu nestemäisille ja kaasumaisille väliaineille
Kestävä malli korkeisiin paine- ja lämpötilakuormituksiin
Vakiomallin runko ruostumattomasta teräksestä 1.4571
Erikoismateriaalit, kuten nikkelipohjaiset seokset tai Hastelloy, pyynnöstä
Näkölasilevyt DIN 7080:n mukaisesta borosilikaattilasista
Erikoismallit mahdollisia pyynnöstä

Ruuvit
Kansilaippa
Lasityyny
Näkölasi
Tiiviste
Kotelo ruuviliitännällä

Hajotelmakuva mekaanisesta liitoksesta: pultit, ylälevy, tiivisteet ja kotelo

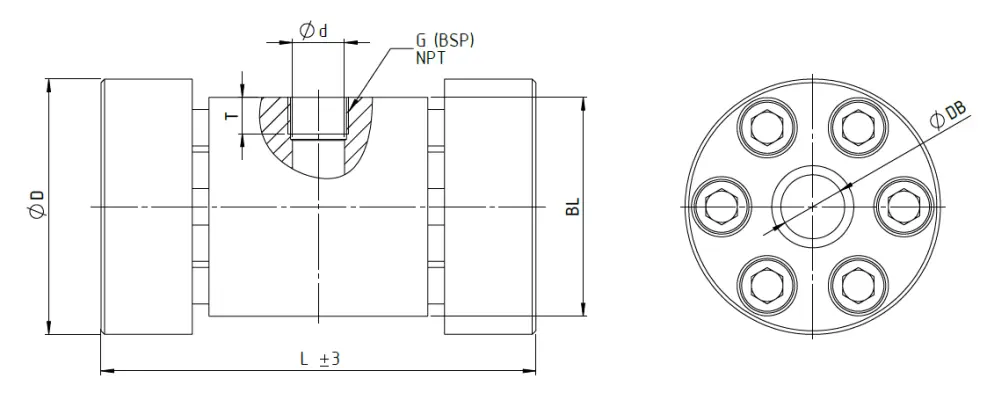

Leikkaus-
piirustus

Mitat

PN	NPS	Ø DB	Ø D	Ø d	L	BL	T (G)	T (NPT)	Paino (kg)
63	¼“	25	120	11	216	100	14	13,5	15,6
	⅜“	25	120	14	216	100	14	13,8	15,6
	½“	25	120	17,5	216	100	16	18,1	15,5
	¾“	35	140	23	238	120	18	18,6	23,2
	1“	35	140	29	238	120	20	22,3	23
	1½“	50	180	43	340	160	24	22,8	53,8
	2“	50	180	55	340	160	27	23,2	52,8
100	¼“	25	120	11	216	100	14	13,5	15,6
	⅜“	25	120	14	216	100	14	13,8	15,6
	½“	25	120	17,5	216	100	16	18,1	15,5
	¾“	35	140	23	238	120	18	18,6	23,2
	1“	35	140	29	238	120	20	22,3	23
	1½“	50	180	43	340	160	24	22,8	53,8
	2“	50	180	55	340	160	27	23,2	52,8
160	¼“	25	120	11	216	100	14	13,5	15,6
	⅜“	25	120	14	216	100	14	13,8	15,6
	½“	25	120	17,5	216	100	16	18,1	15,5
	¾“	35	140	23	238	120	18	18,6	23,2
	1“	35	140	29	238	120	20	22,3	23
	1½“	50	180	43	340	160	24	22,8	53,8
	2“	50	180	55	340	160	27	23,2	52,8
250	¼“	25	120	11	240	100	14	13,5	16
	⅜“	25	120	14	240	100	14	13,8	16
	½“	25	120	17,5	240	100	16	18,1	15,9
	¾“	35	140	23	272	120	18	18,6	23,7
	1“	35	140	29	272	120	20	22,3	23,5
	1½“	50	180	43	374	160	24	22,8	55,1
	2“	50	180	55	374	160	27	23,2	54,1
320	¼“	25	120	11	240	100	14	13,5	16
	⅜“	25	120	14	240	100	14	13,8	16
	½“	25	120	17,5	240	100	16	18,1	15,9
	¾“	35	140	23	272	120	18	18,6	23,7
	1“	35	140	29	272	120	20	22,3	23,5
	1½“	50	180	43	374	160	24	22,8	55,1
	2“	50	180	55	374	160	27	23,2	54,1
400	¼“	25	120	11	240	100	14	13,5	16
	⅜“	25	120	14	240	100	14	13,8	16
	½“	25	120	17,5	240	100	16	18,1	15,9
	¾“	35	140	23	272	120	18	18,6	23,7
	1“	35	140	29	272	120	20	22,3	23,5
	1½“	50	180	43	374	160	24	22,8	55,1
	2“	50	180	55	374	160	27	23,2	54,1
Erikoismitat ja muut standardit saatavilla pyynnöstä

Pikakatsaus

enintään 400 bar(g)

lämpöä kestävä jopa 300 °C

nestemäisille väliaineille

kaasumaisille väliaineille

Nimelliskoot
1/4" - 2"

Erikoisvalmistuksia saatavilla

FAQs

Mihin käyttötarkoituksiin tyyppi 522:n korkeapaineinen näkölasi on suunniteltu?

Tyyppi 522:n näkölasi on suunniteltu teollisiin korkeapainekäyttöihin putkistojärjestelmissä ja prosessilaitoksissa. Se soveltuu visuaaliseen virtausvalvontaan tai neste- ja kaasumaisten väliaineiden läpivalaisuun.

Mitkä painearvot tyyppi 522 kattaa?

Tyyppi 522 kattaa paineluokat PN 63, PN 100, PN 160, PN 250, PN 320 ja PN 400. Tämän ansiosta putkiston näkölasi soveltuu vaativiin sovelluksiin, joissa esiintyy korkeita käyttöpaineita.

Miten tyyppi 522:n korkeapaineinen näkölasi asennetaan?

Tyyppi 522 ruuvataan suoraan putkistojärjestelmään sisäkierreliitännöillä. Riippuen mallista kierteet voivat olla DIN EN ISO 228-1:n mukaisia BSP-kierteinä tai ANSI B 1.20.1:n mukaisia NPT-kierteinä.

Mitä etuja kaksi vastakkain olevaa katseluikkunaa tarjoavat?

Kaksi vastakkain olevaa katseluikkunaa mahdollistavat prosessin tarkkailun molemmilta puolilta ja tarjoavat lisää joustavuutta ahtaissa asennustilanteissa. Väliaineen virtausta, väriä, sameutta tai prosessin tilaa voidaan arvioida paremmin kohdistetulla läpivalaisulla.

Mitkä vaihtoehdot ovat saatavilla tyypille 522?

Tyyppi 522:lle on saatavilla kiillesuojalevyt kohonneisiin lämpötilavaatimuksiin. Lisäksi erikoismateriaalit ja käyttötarkoituskohtaiset erikoisrakenteet voidaan tarkistaa pyynnöstä, jotta korkeapaineinen näkölasi voidaan mukauttaa erityisiin prosessivaatimuksiin.
